全差分运放的verilog-A

本人在做一个流水线ADC，需要一个运放理想模型仿真测试，何乐年那本书上有一段全差分运放的verilog代码，我仿真了下好像有点问题啊，不知道哪里出错了，哪位个指点一下。代码贴到下面。
`include "discipline.h"
`include "constants.h"
module diff_opamp(vout_p,vout_n,vref,vin_p,vin_n,vsupply_p,vsupply_n);
input vref,vsupply_p,vsupply_n;
inout vout_p,vout_n,vin_p,vin_n;
parameter real freq_unitygain=1e6;
parameter real gain=835e3;
parameter rin=1e6;
parameter real ibias=0;
parameter real rout=80;
parameter real  iin_max=100e-6;
parameter real  slew_rate=0.5e6;
parameter vin_offset=0;
parameter real vsoft=0;
real  gm_nom;
real  vmax_in;
real  vin_al,c1,r1;
electrical vout_p,vout_n,vref,vin_p,vin_n,vsupply_n,vsupply_p;
electrical cout_n,cout_p;
analog begin
     @(initial_step or initial_step("dc"))begin
      c1=iin_max/(slew_rate);
      gm_nom=2*3.14*freq_unitygain*c1;
      r1=gain/gm_nom;
      vmax_in=iin_max/gm_nom;
      end
      vin_al=V(vin_p,vin_n)/2+vin_offset;
   //
   //input stage
   //
    I(vref,vin_n)<+ibias;
    I(vref,vin_p)<+ibias;
    I(vin_p,vin_n)<+(V(vin_p,vin_n)+vin_offset)/rin;
   //
   //GM stage with slew rating
   //
   I(cout_n,vref)<+ V(cout_n,vref)/100e6;
   I(cout_p,vref)<+ V(cout_p,vref)/100e6;
  if(vin_al>vmax_in)begin
     I(vref,cout_p)<+ iin_max;
     I(vref,cout_n)<+ -iin_max;
        end
     else if(vin_al<-vmax_in)begin
       I(vref,cout_p)<+ -iin_max;
       I(vref,cout_n)<+  iin_max;
         end
      else begin
          I(vref,cout_p)<+0.5*gm_nom*vin_al;
          I(vref,cout_n)<+ -0.5*gm_nom*vin_al;
           end
     //
     //dominate pole
     //
    I(vref,cout_n)<+ c1*ddt(V(vref,cout_n));
    I(vref,cout_p)<+ c1*ddt(V(vref,cout_p));
    I(vref,cout_n)<+ V(vref,cout_n)/r1;
    I(vref,cout_p)<+ V(vref,cout_p)/r1;
    //
    //output stage
    //
    I(vref,vout_n)<+ V(cout_n,vref)/rout;
    I(vout_n,vref)<+ V(vout_n,vref)/rout;
    I(vref,vout_p)<+ V(cout_p,vref)/rout;
    I(vout_p,vref)<+ V(vout_p,vref)/rout;
    //
    //soft output limiting
    //
    if(V(vout_p)>(V(vsupply_p)-vsoft))
     I(cout_p,vref)<+gm_nom*(V(vout_p,vsupply_p)+vsoft);
      else if(V(vout_p)<(V(vsupply_n)+vsoft))
         I(cout_p,vref)<+gm_nom*(V(vout_p,vsupply_n)-vsoft);
    if(V(vout_n)>(V(vsupply_p)-vsoft))
     I(cout_n,vref)<+gm_nom*(V(vout_n,vsupply_p)+vsoft);
      else if(V(vout_n)<(V(vsupply_n)+vsoft))
         I(cout_n,vref)<+gm_nom*(V(vout_n,vsupply_n)-vsoft);
end
endmodule

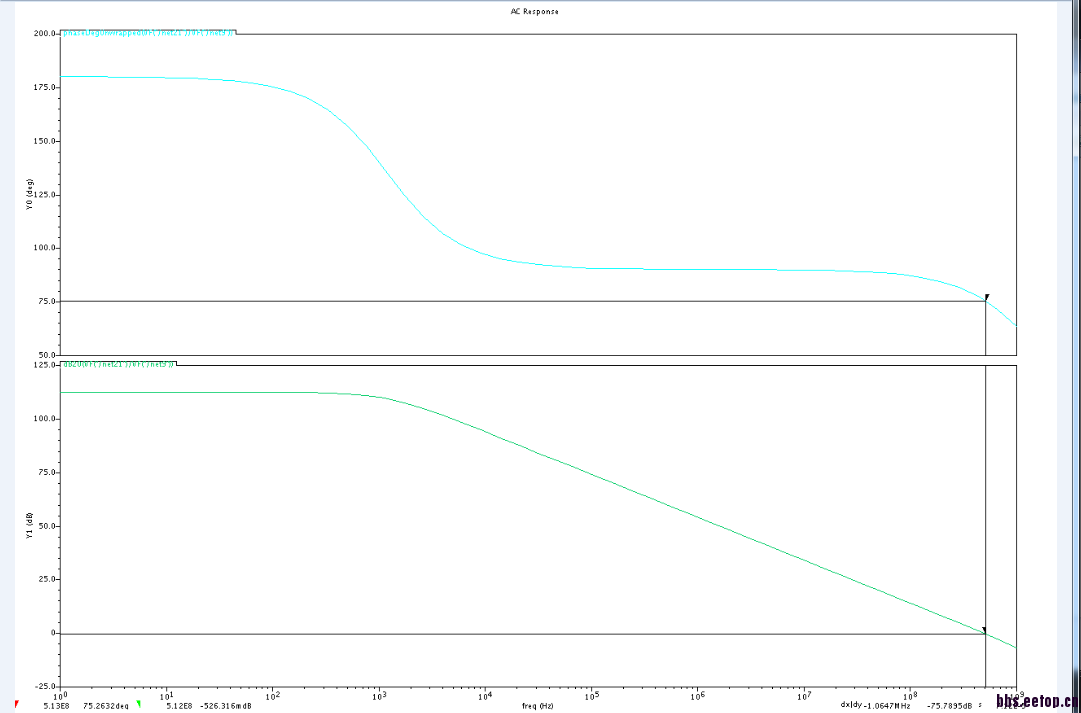

增益和相位曲线
[attach]551507[/attach]

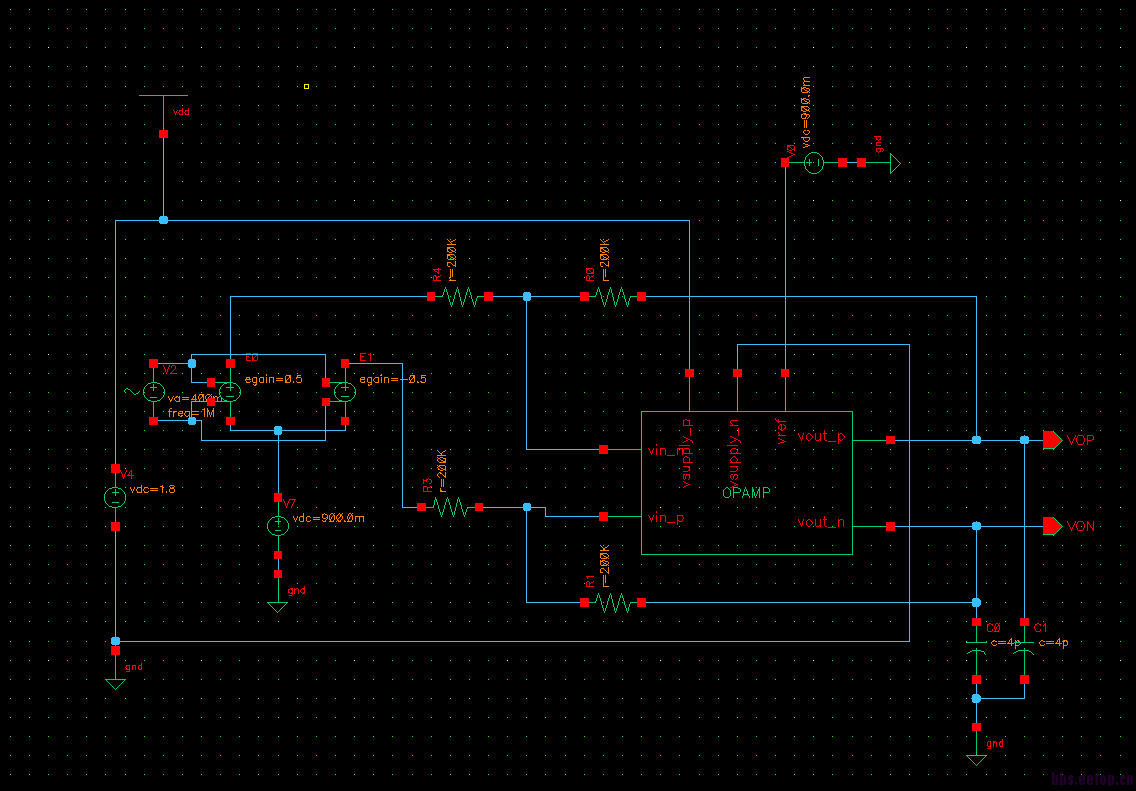

仿真的电路图

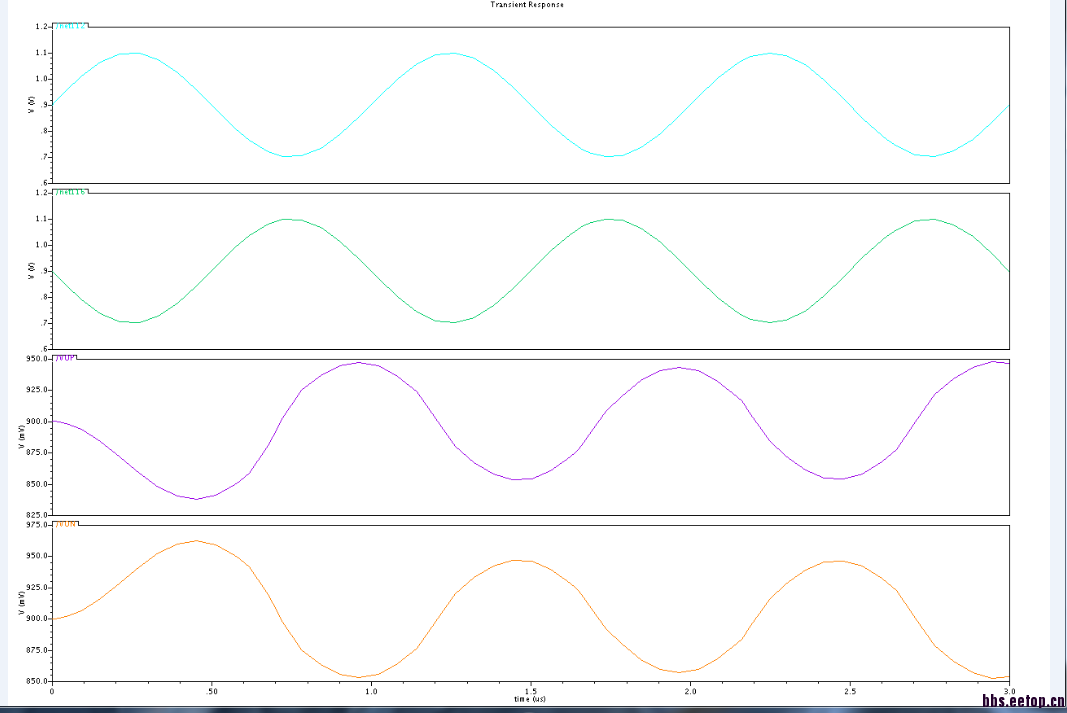

我接成增益为1的情况。正选波输入，为什么输出的波形是这个样子的，下面两个是输出

是我的图太大了吗，怎么不显示出来

有人知道吗，就简答啊

瞬态有个建立过程很正常，主要看稳定后的

看圖好像 OUTPUT 和INPUT 間有相位差嗎?
  freq  1M => 100Khz ,
parameter real freq_unitygain=1e6;  => 100e6
你在 sim  ..

如果
freq  1M => 100Khz ,
parameter real freq_unitygain=1e6  =>
還是有差異 但比先前 input signal 1Mhz 好很多了

    不只是相位，峰值也有问题，输入峰值200mW，输出峰值才50mW，而且输出看起来也不想是sin波，圆圆的。您的意思是我的仿真输入信号频率高了吗，改成100KHz?

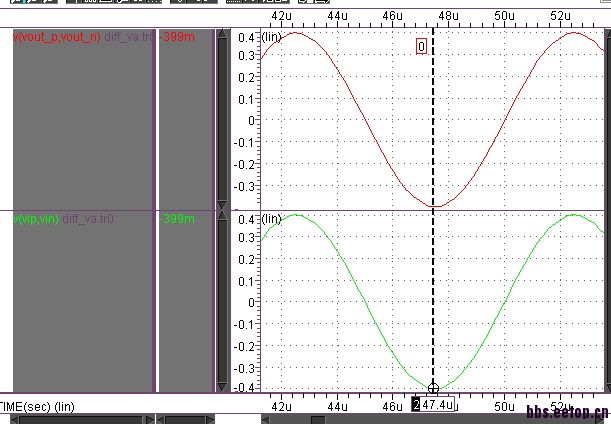

    hspice sim

input signal 你先降低看看 ..
.hdl 'full_diff.v'

.OPTIONS BRIEF=0
.param d_vcc =5

x1  vout_p vout_n vref vin_p vin_n dvdd 0  diff_opamp
vcc1 dvdd 0 pwl(0,0 1.5u,0 2.2u,d_vcc  )
vss2 gnd 0 0
vss1 dvss 0 0
v1p0 vip  n0 sin(0,0.4,100k)
vin  vin    n0 sin(0,0.4,100k,0.5m)
vn0 n0 0 0.9
vref vref 0 0.9
r11 vip vin_p  200k
r12  vin_p vout_n 200k
r21 vin vin_n  200k
r22 vin_n vout_p 200k
c11 vout_p 0 4p
c21 vout_n 0 4p
=======
module diff_opamp(vout_p,vout_n,vref,vin_p,vin_n,vsupply_p,vsupply_n);
input vref,vsupply_p,vsupply_n;
inout vout_p,vout_n,vin_p,vin_n;
parameter real freq_unitygain=100e6;
parameter real gain=835e3;
parameter rin=1e6;
parameter real ibias=0;
parameter real rout=80;
parameter real  iin_max=100e-6;
parameter real  slew_rate=0.5e6;
parameter vin_offset=0;
parameter real vsoft=0;
=>  real freq_unitygain=100e6;

thanks very much

确实是输入频率降低，波形就正常了，谢谢啦。
real freq_unitygain=100e6;这个意思是单位增益带宽是100MHZ吗，但是具体测出来却不是这样的，我把这个1e9，带宽却达不到1GHz

    我输入100KHz的信号，输出还有有个延迟，700ns多，幅值上也有点衰减，只有在输入50KHz的时候输出才和输入一样，但是这个输入信号频率这么低，我又不能用，我应该改那里才能使输入频率高的情况下没有这个延迟，并且不衰减啊，可不可以指点一下

全差分的，实际带宽只有1半

好东西下来看看！

学习中！

运放里的soft output limiting valye是什么意思?

感谢小编分享

那个是模型是错的

请问这个模型哪里错了呢?谢谢~

LZ，这个模型怎么可以提高响应频率?
谢谢~

   我尝试改了模型中的slew-rate后效果比较明显，freq_unitygain也是关键。
