（PLL）D触发器做的PFD，怎么下降沿也触发了？
录入：edatop.com 阅读：

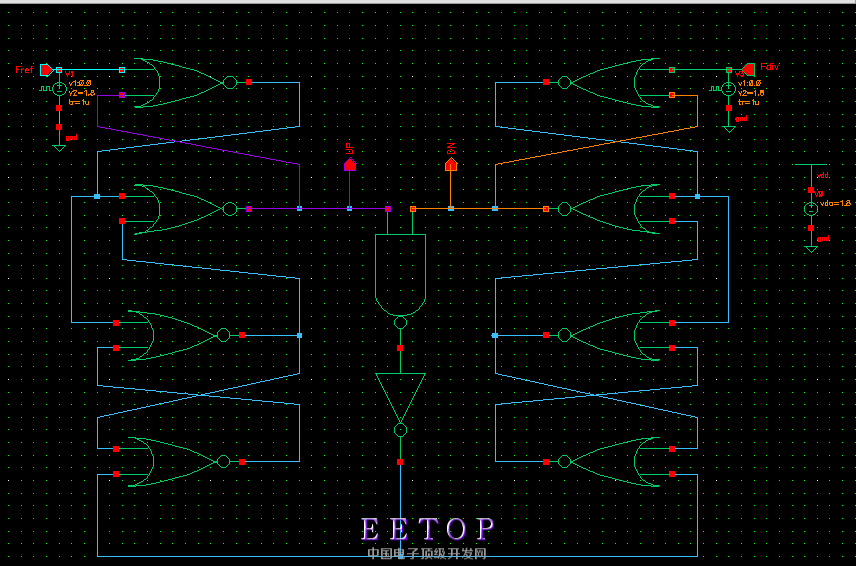

我用razavi书上的图示做了一个简单的D触发器式的PFD，按正常来说应该只在上升沿时触发，但是得到的结果是上升沿下降沿均触发。

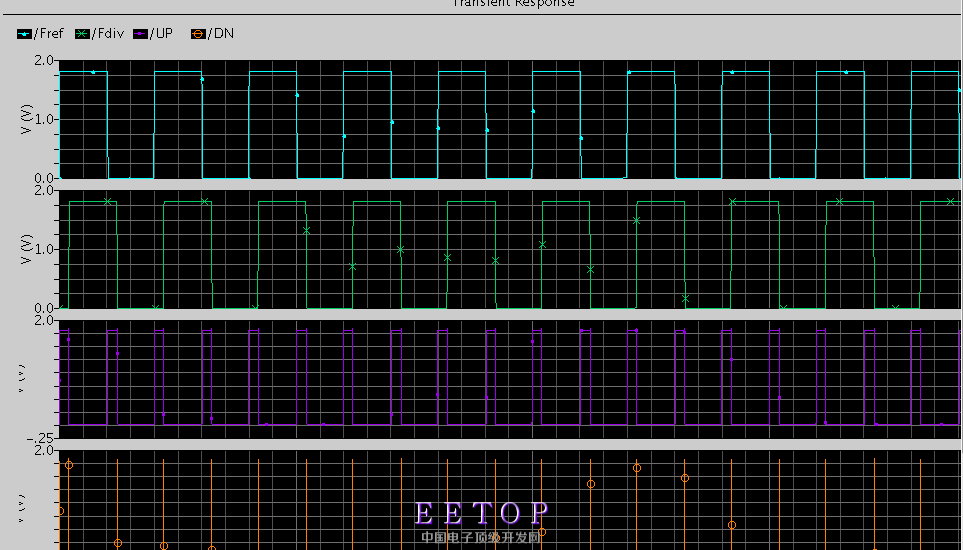

想不出来哪里弄错了? 第2个图片显示，第1，2行为Fref ，正常来说1图相位超前2图，仅仅在上升沿时输出他们的差值，可是下降沿时也出现了。

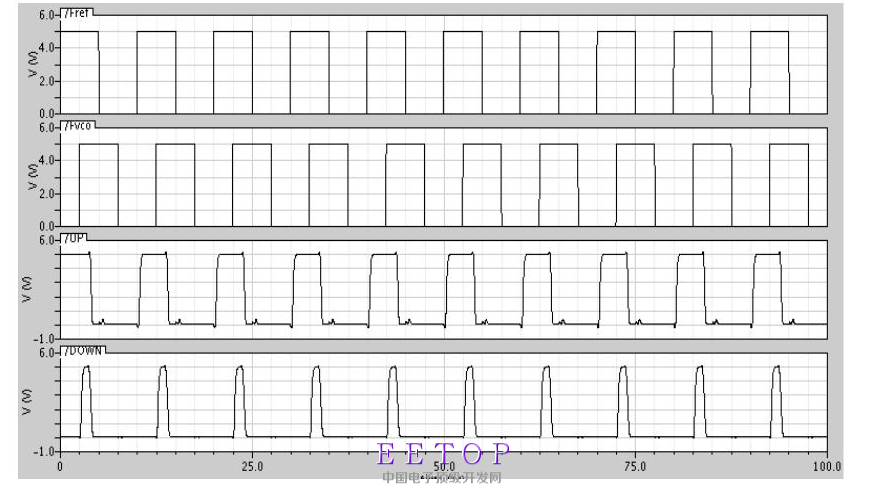

如何调整 使仅仅在上升沿触发。像这个图片一样，明明结构都是一样的啊
你没错。
我是真不太懂，按razavi书上的结果也应该得到仅在上升沿触发（得到像最后一张图片的结果一样），您能详细说说嘛?谢谢
理论分析，应该是只有上升沿触发。
你的仿真结果确实奇怪。
可以把左半边的其它节点波形发出来吗?
是reset延迟引起的， 这个延迟有利于消除死区，一般在设计的时候会额外加延迟元件把这个延迟设计到一个合理值。
你给的激励的上升下降的速率够快吗?一般在1ns之内，太慢的会有问题。
