求助！关于CP PLL里CP的设计问题
录入：edatop.com 阅读：

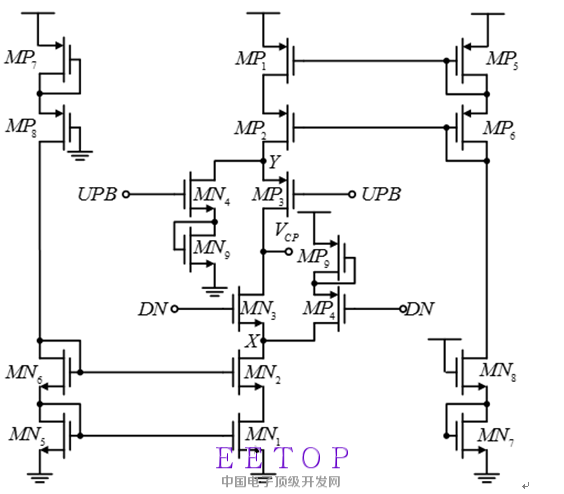

小弟在做一个CP PLL ，因为学识有限，做的想比较简单点，在参考别人论文时，发现他采用了上面这个结构。
可是我按这个结构搭后，发现电流镜的另一端进入线性区了。
但是他采用这个结构可能成了?因为都写成毕业论文了。
我有几个疑问。
1 就是他电流产生的方式 是用MP7 MP8,可是把MP8栅极接地，这样MP8只能处于线性区，因此产生电流才几个uA，
因此需要将共源共栅电流镜倍数调的很大。可是为什么MP8用这种接法呢?
2 就是在1.8V电源下，下一级VCO在中心频率附近的电压大概0.4-1.6V，如果这样 对于DN开关来说,DN产生一个1.8V点评时，开关就会进入线性区，所以根本这个结构就不对吗?
是我分析错了吗? 可是他都仿出来了啊，我一仿就在线性区里，输出没有电流。
如果修改，怎么修改，谢谢
MP8 和MN8 的目的是为了用Vds消耗电压 3(Vgs) +Vds=VDD
