crystal oscillator simulation？

个位前輩~

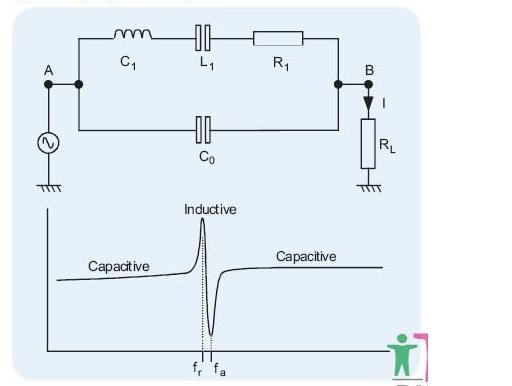

我想請問一下,要如何模擬出crystal 的Reactance Vs Frequency的關係呢?
我不清楚要如何給輸入,要如何看reactance呢?
能給我範例參考嗎?因為我已經被這個問題困擾很久了~非常感謝

谢谢分享！

if u use cadence specture
connect the 2 ends of the crystal with a port--> run a sp simulation, then look at dB(Z11)

用AC仿真就可以吧，看幅频，相频特性

thank you for your share！

good, 3x

只是精度一定要足够，另display的频率范围也要小

[quote]原帖由 buckaroo 于 2008-12-5 11:18 发表


if u use cadence specture
connect the 2 ends of the crystal with a port--> run a sp simulation, then look at dB(Z11) [/quotoy
有道理

I think that it depend on your application, if you use CMOS with 3.0Vdd, then the driver level will as high as 3.0V.

谢谢！

有没有做内置RC振荡器的呀！

这个真要支持。

用AC 模擬就行了，試試看。

AC模拟就是了

sweep ac ！

   I think that it depend(depends) on your application, if you use CMOS with 3.0Vdd, then the driver level will (be)as high as 3.0V.
