求教放大器补偿的问题
录入：edatop.com 阅读：

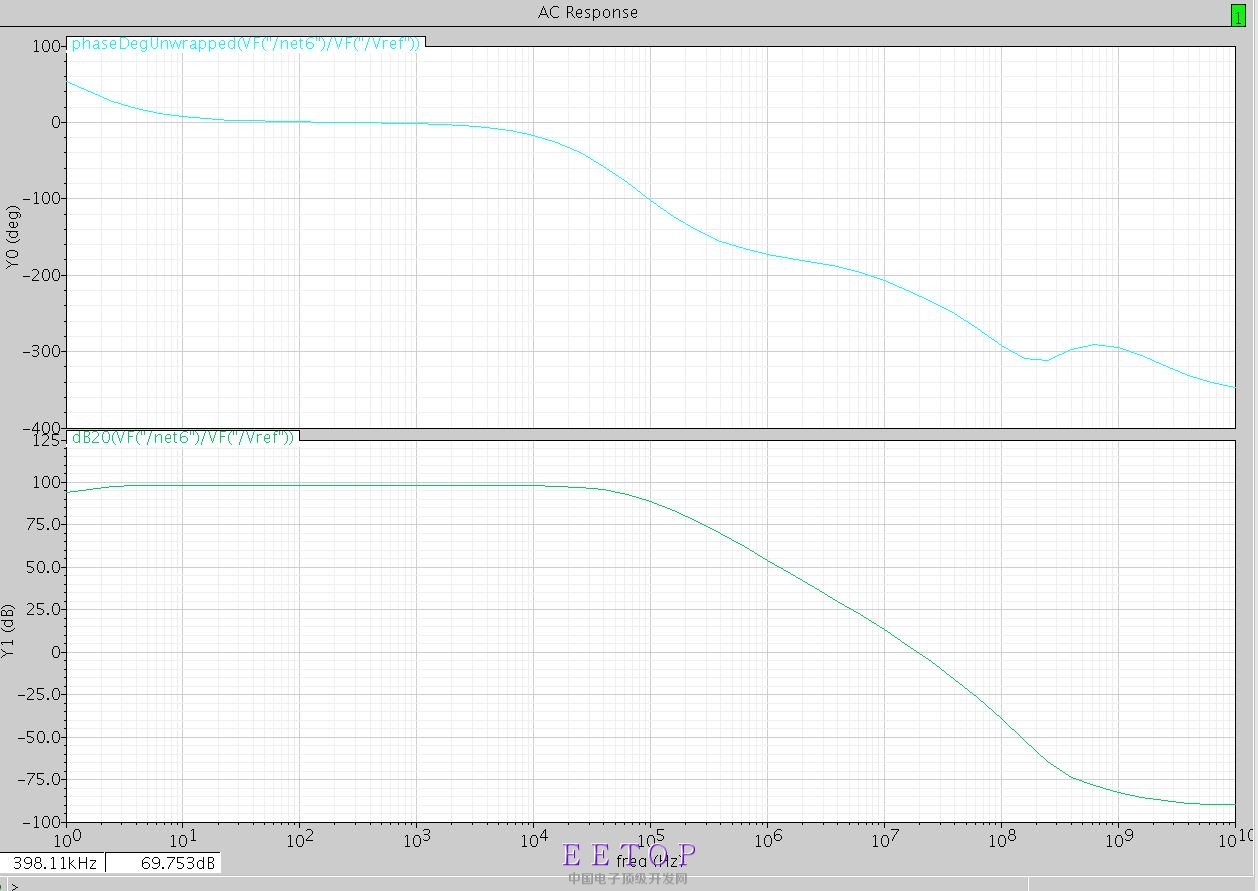

如图所示，这个该怎么做补偿啊，试了好多方法都没有成功，希望各位前辈指点一下，谢谢大家了！
你这个电路三级放大，当然不好补偿啊，把主极点频率设置小一点吧
其实没那么复杂。你的第二级实际上是个low impedance node, 所以第一级和第三级的输出的两个极点太靠近了；
你需要做的是计算一下每一级的gm, 和输出阻抗 (R//c);然后在做补偿。
有点疑问是，为啥在非常低频的时候有一个零点?你是不是在系统外面有ac couple?
谢谢您
谢谢您，我试一下，系统外没有啊。
把你外面怎么加激励的图发出来，让我们看看
M29的D连到GND了。
谢谢
