下图例题4.1中说的小信号差动增益指的是∂(Vout1-Vout2)/∂(Vin1-Vin2) 吗?
它的变化和Vin-CM的关系是如何直观看出的呢?

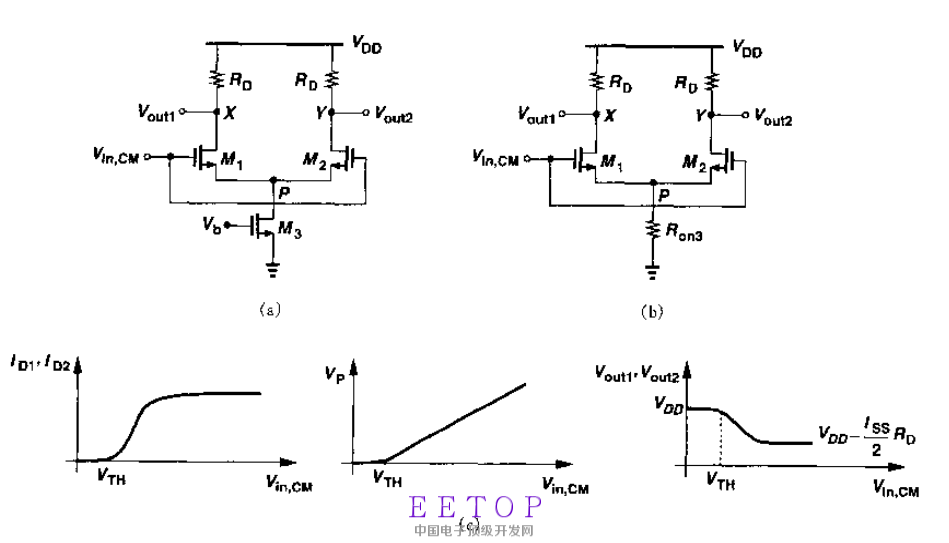

上图的电路在M3管饱和后，由于电路左右对称，那么两边的电流应该保持稳定，但是工作在饱和区的话电流又由过驱动电压Vgs-Vth决定
那么当Vin-CM继续增加时，M1管和M2管到底是什么工作状态呢?
第二章分析mos管跨导是也提到过，gm=2Id/(Vgs-Vth),当Id不变Vgs增加则gm减小，为什么Id可以脱离Vgs-Vth的变化保持不变?
另外，线性区的跨导小于饱和区的推导，为什么书中的例题取的是Vg不变的特殊情况呢?
实际的共源级放大电路中Vds随Vgs-Vth变化，线性区有
此时应该如何计算gm与Vgs-Vth的关系?
