双层馈电问题

录入:edatop.com    阅读:

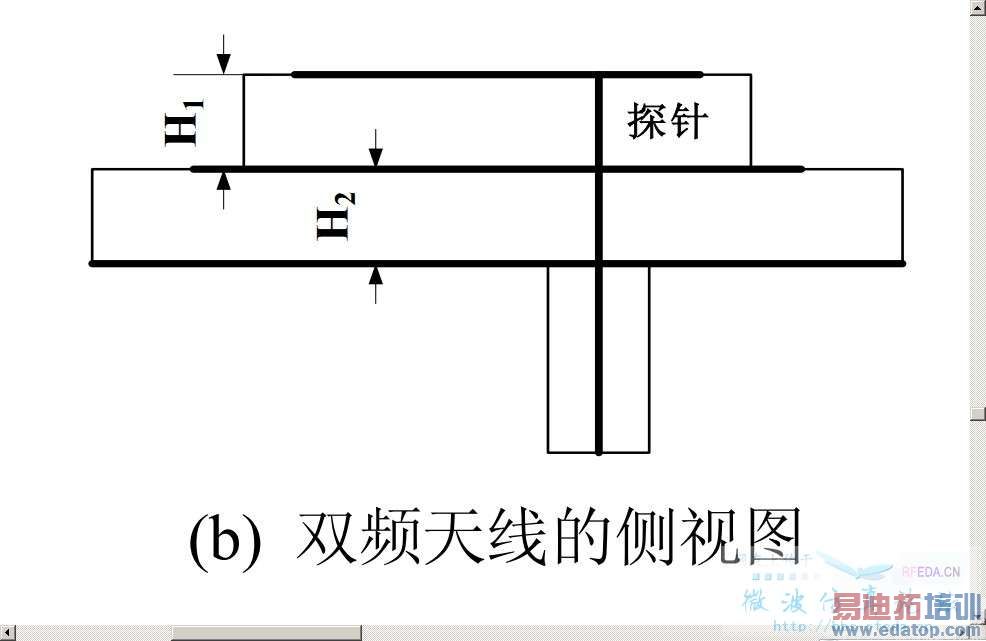

这是一个两层微带天线,其中下层天线的贴片2 既充当辐射贴片又起到上层天线贴片1地板的作
用,可以实现微带天线的双频特性。我想问的就是探针这样馈电的话是不是就把上面微带天线的
贴片和地接到一起了?



我试过了,把上层微带的地(ie下层微带的贴片)开的孔径比探针大一点,结果就出来了。
但是就上层微带天线而言,同轴外层没有和它的地连接啊?无法理解,哪位大虾解释一下..



怎么没人来回答啊。我想知道的是下层的天线是怎么馈电的,是耦合馈电吗?



呵呵,贴片肯定不能和地连在一起啊,它这个图只是为了一目了然结构,具体的细节没有画清楚



同轴线的外层是接地层,内芯才是馈电的哦



如果真是你这样做,“结果就出来了”的话,个人认为对于你这种做法的理解是:地只有一个,就是最下面那层,探针直接接到最上层贴片,而中间那层相当于耦合馈电,不是有好多文章都是在一个普通的贴片天线的上层再加介质,在介质上再加一个寄生贴片么,这个寄生好像就是靠下方的贴片来耦合激励的



谢谢你的回答,不过我做的是给上层的贴片馈电,然后由上层的耦合激励到下层的。
