关于LDO的环路稳定性

大家好！第一次发帖也不知道这样问是否有人回复。第一次用Cadence做电路，要求做一个LDO，仿真各项指标基本满足，只是仿真环路特性stb的时候出来的相频特性曲线是从180度降到90度平稳很长一段后抬回到180度，在0db处有170几度的相位裕度，之后几个极点叠在一起又下降很快了。求问各路大神这样诡异的结果是可以的吗?有没有人也弄出过这种180度相位裕度的= =

不应该吧，咋补偿的呢?还是把仿真的结构和方法贴出来比较好分析

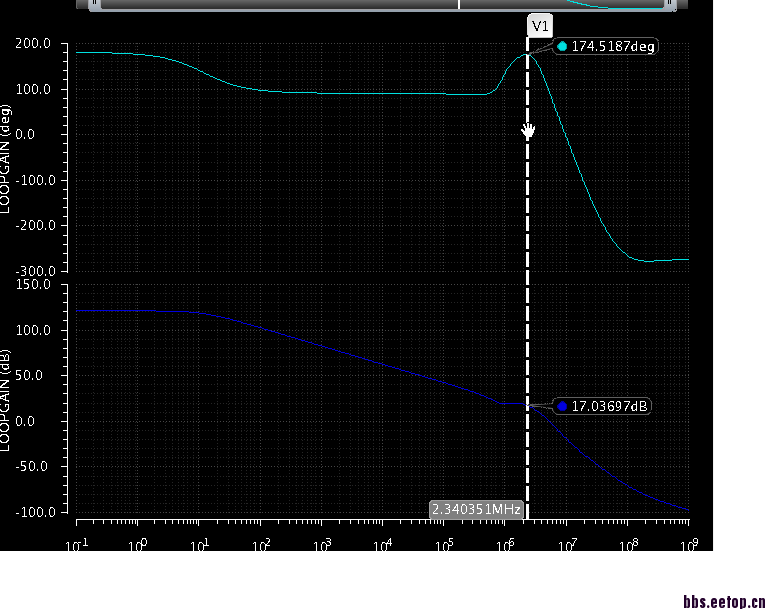

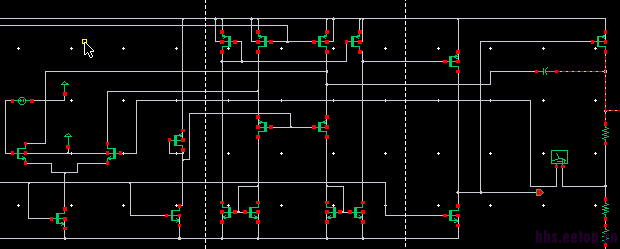

您好！十分感谢您的回复！这是我的电路图和相频特性曲线：

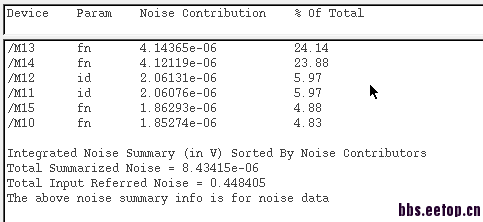

   明显会上翘一段，虽然最后0db点可以满足大于60度。另外，我还想问一下LDO的spec里积分噪声intenoise为20uVRMS是指下图noise仿真里面的total summary（第一行）吗?不是等效输入噪声（图里的第二行）吧?先谢过~

你这是有右半平面的零点出现了，需要把这个右半平面零点调到带宽外去。

楼上正解。一般情况下右零点是补偿电容产生的，你试试在补偿电容前串联电阻并逐渐增大阻值仿真，估计可以看到消除的效果

都没看到补偿Cap

感谢各位的回答，我主要就是不理解相频特性曲线当中上翘的那段，应该是两个负零点的作用，可是电路里面怎么都分析不出这两个负零点在哪里，是哪里产生的。跪求各位大神指点！先谢过了！

    你这个看起来有三级了，稳定性很难保证啊。

电路能稍微整理一下吗，看起来有点乱

增益变平坦了，相位也改善了，应该是有左半平面零点出现，而且从增益上升的斜率来看确实像有两个左半平面零点，或者是不是会有共轭零点出现?

你的phase margin不是180度,你抓的点又不是0dB。

谢谢回复！我推导了补偿电容在这个电路里应该产生正零点才对，结果仿出来两个负的零点。如果是共轭零点的话那可能是哪里产生的呢?不好意思，第一次做电路太多不懂。

谢谢回复！嗯，截图的这里没截好，但0DB也有90度以上裕度的。

你输出在哪?是两级还是3级?

不稳定是肯定地

谢谢回复！三级，输出就在pass管漏端

谢谢您的回复！为什么一定不稳定呢，相位裕度上看是够的...稳定性还有什么评判标准呢?不好意思，懂得太少，请您指教，谢谢！

因为你是三级运放，但是只有一级补偿

    电源电压多少?

有两个相近的零点和两个相近的极点，且极点和零点也相近，所以才导致了上面的曲线，这个我在IEEE上看到过

学习学习。

今天又看了一遍图，以前发的说右零点不对，应该是左零点。大概10Hz是主极点，1MHz处有左零点，6MHz处或附近有两个左极点（或共轭复极点）吧。电路图不全，你的左零点有没有可能是在输出端的补偿产生的?

来看看。此LDO不怎么实用

应该还需要一个补偿电容，加个cap 就好了，你试试
