时钟控制的比较器的输出消斗问题
录入：edatop.com 阅读：

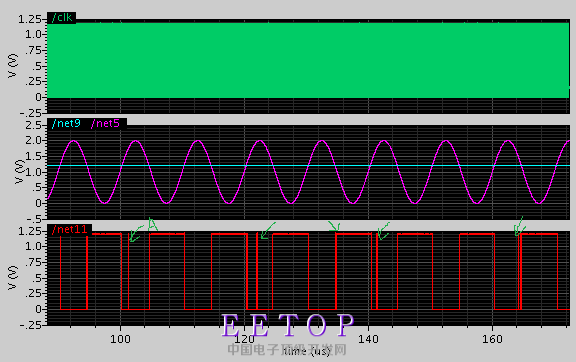

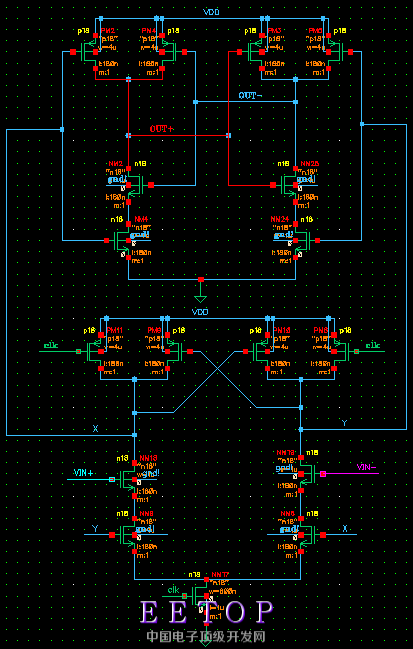

本人最近在调一个时钟控制的比较器，但是输出结果，有时候应该是占空比为50%的方波（我输入的是一个带直流电平的正弦波，与另一个相同直流电平的信号进行比较），但却输出了有时为50%，有时又不是，甚至会出现一小段高电平脉冲，可是我的比较器的输出已经经RS触发器消斗了啊，忘路过的人分析一下。原理图及仿真结果如下图，其中输出电压有问题的地方医用绿色的箭头标出，是否是消斗不充分导致的呢
