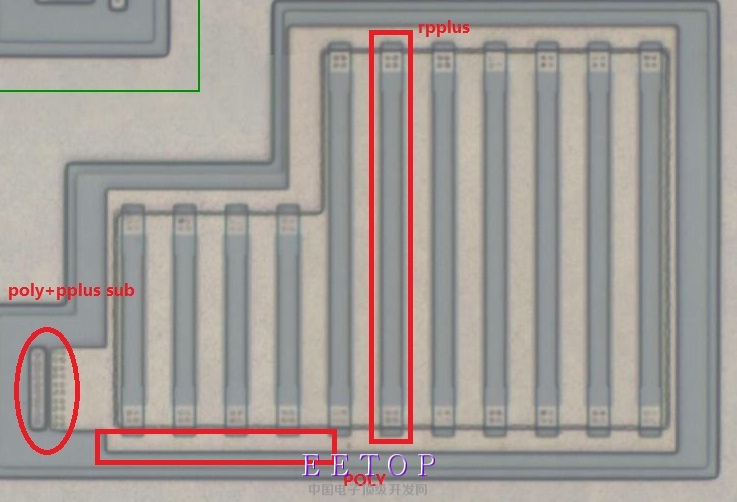

这样画电阻是干什么用的？

    这是利用自动准的原理去做高精度的注入,保证注入电阻的绝对值精确.
又看到翻MPS芯片的了

    高手啊

   高手啊，从这个都看出来是MPS的芯片啊。那高人知道一般的工艺能这样做电阻么?

    有了这个高精度电阻,Bandgap就不需要修调了,对吧?

   纠结的还在评估工艺中，有NJFET还要200V的耐压，而且还有这种电阻。一般的工艺厂可以做这种电阻么?

   呵呵，他就是mps的layouter，你翻的片子很可能就是他画的。

   我只能悄悄的走开了。MPS真心还蛮上档次的。

   MPS是家优秀的公司。翻它的片子能学到不少东西，但是你想Recover就不太可能了，人家有自己的工艺，所以看看思路，自己想办法解决自己的问题了。

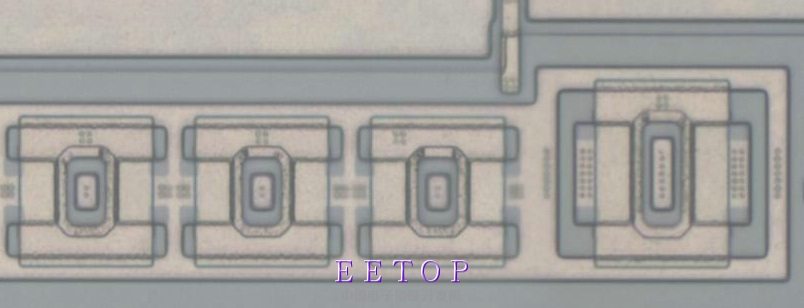

    原来是MPS的高人啊。那我就继续问了，这两个个高压PMOS版图上面为什么不一样呢?

   嗯，我也是这么想的。我能用的工艺就那么点，没有办法复制这种工艺独特的东西的，但是我希望能够有高人让我了解得更多。

   那是人家MPS的机密！另外，我不是MPS的员工，谢谢

   在bbs上问这些问题，你搞的也太光明正大了。

   ，这里是交流技术的地方，其他的一概不谈啊。

   嗯，是机密我就不问了。那我就自己分析琢磨吧，谢谢啦！

貌似只是大小和连接发生了变化，结构应该没变。

   你说到“这是利用自动准的原理去做高精度的注入,保证注入电阻的绝对值精确.”   这个我没有听说过，在网上也没有找到，能大概介绍一下，或者告诉我到哪里查吗?
   新知识想了解了解，谢谢！

    类似NMOS和PMOSd的 active注入

   谢谢！请问是代工厂流片过程中的注入吗?在哪里能找到相关资料?

学习了，很有意思。

    什么时候核心技术可以公开交流了?

   自对准也不算什么核心啦，我问了下我以前公司的同事，他们都在上华做过这种自对准的pplus电阻的，只不过是我孤陋寡闻啊。

其实只要你poly 电阻的方向都是一个方向放就可以了，至于更多的，其实设计者没办法。
这个电阻除了离子注入角度和方向，还有PVD的角度和方向。一般在fab都会有个horizontal或者vertical的对比。

   我是说你后面问的

啥芯片? 看起来挺高大上的。

核心技术，完全不懂行情的学习中……

高手，学习了
