线性度仿真问题
录入:edatop.com 阅读:

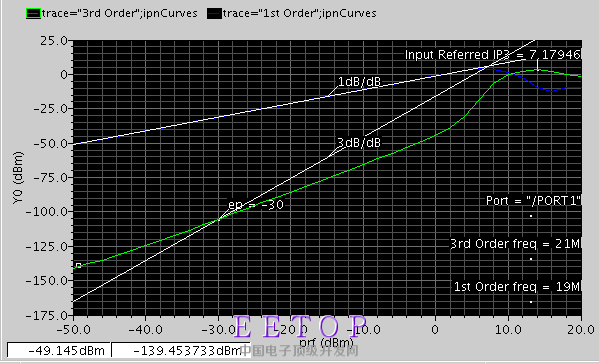

为什么仿线性度仿真出来的曲线斜率是2dB,不是3dB呢?本振信号频率2.4G,rf1:2.38G,rf2:2.381G,用qpss+qpac仿真,扫描输入信号:-50:2:20 。
仿tran:
输入信号:-25dBm , 1st 输出功率:-36.15dBm ,3rd :-112.7dBm;
输入信号:-20dBm , 1st 输出功率:-31.17dBm ,3rd :-104.14dBm;
输入信号:-15dBm , 1st 输出功率:-26.15dBm ,3rd :-95.16dBm;
输入信号:-10dBm , 1st 输出功率:-21.15dBm ,3rd :-86.4dBm;
1st曲线斜率是1dB/dB ,3st曲线斜率是2dB/dB。
理论上应该是3dB/dB才对啊,,,为什么是2dB/dB?
自顶一个,希望有人帮忙解答
