flyback控制IC中FB电路求解
录入：edatop.com 阅读：

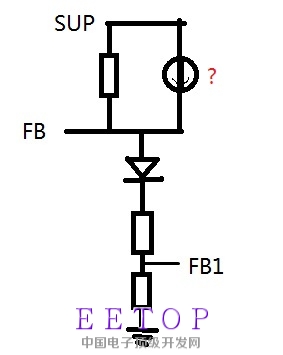

有个问题困扰很久没有答案，在flyback控制IC中FB的电路一般如下图所示，FB脚接光耦，SUP是IC内部低压电源，FB1用来与CS电压做比较。我的问题是，电路中的那个电流源是干什么的?根据FB端电流与FB1端电压的关系，这个电流源似乎没什么用处啊，对环路没有什么影响，顶多是把FB电压抬高一些。不知道有没有大神能给解答一下，谢谢了。对了，这个电流源的电流在系统正常工作范围内是恒定的，与温度也基本没有关系。
