MOS管的栅保护电路
录入：edatop.com 阅读：

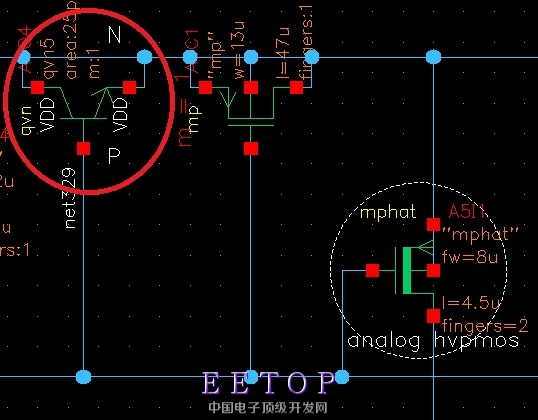

如图，有没有见过NPN的这种使用方式?右边的HVPMOS管，栅电压是5V的，DS耐高压，NPN三极管是当钳位保护电路用么?
是的,一般是用齐纳管钳位
那三极管比齐纳二极管的好处是什么?另外三极管这种接法的钳位电压是怎么设定的?工艺文件中哪个参数可以看到，或者说需要对工艺进行调整，才能达到设计值?
三极管的PN结击穿电压一般都有十几伏,不能作为保护珊用,齐纳管是需要foundry厂特别提供,一般击穿电压在5~7V,参数都是foundry调整好的
actually is zener
嗯，明白了，谢谢啊！是提图的搞错了，认为是NPN三极管，实际上就是个zener。
