关于全差分运放的建立时间仿真问题
录入：edatop.com 阅读：

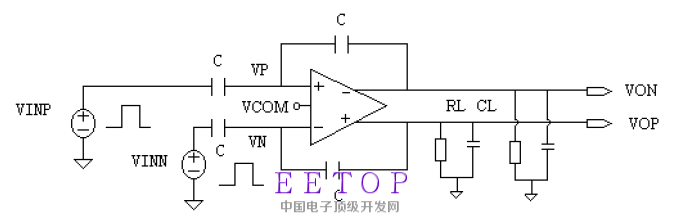

我采用上图所示的仿真电路，为什么当加入不同大小的阶跃信号（比如1mV、10mV、50mV等），测量结果有明显差异?求简答啊，这个问题纠结了好久。
请问怎么加的阶跃信号
给出仿真波形看看吧。
那两个输入信号源用的是vpulse，一个设置是v1为2.5v，v2为2.6，另一个v1是2.6，v2是2.5（单电源运放，确保管子都处于饱和区），当想改变阶跃幅度时，改变v1，v2的差值。请问这样有问题吗?
一个是输出差模信号值，一个是两输入信号源的差值请赐教
我想看一下运放正负输入端信号，还有这个运放共模电压和供电电压是多少，使用的是什么结构
