noise aware PLL flow 的参数设置问题

我已经提取了PFD+CP的macro model以及VCO的PPV model，在pll-bench仿真的时候，会出现环路无法锁定的问题。在transistor level的仿真中，环路在30us左右就锁定了，但是在使用noise aware PLL flow仿真的时候，在本应锁定的时刻，会出现Vtune在对应电压值周围波动的现象，且幅度较大（约200mV）,并且该信号具有一定的周期性。通过这种仿真得到的phase jitter比预想值要高两个数量级。
现在不太确定原因出在哪里。大概想了想，可能有以下几个问题。

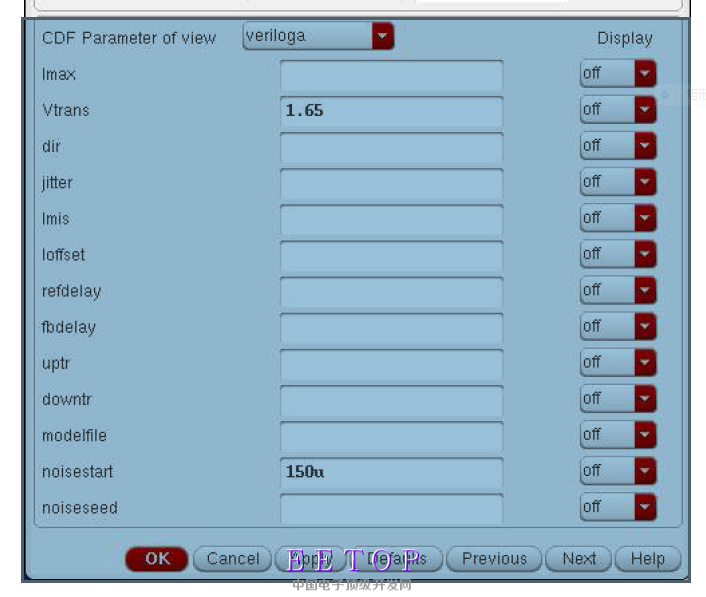

1. PFD+CP的model中某些参数设置不合理。各位曾经跑过这个流程的，能否说明以下各个参数都是如何设置的?

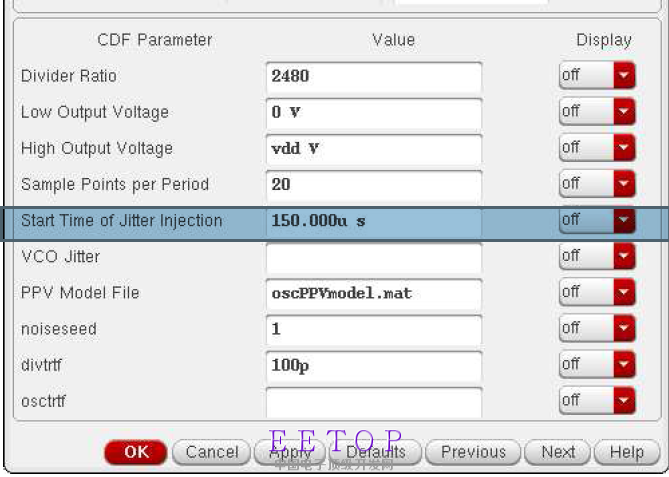

2.在PFD+CP的model里以及VOC的model里，还有freq_meter这几个模型，都有一个跟噪声模型注入有关的时间，这两个时间又该如何设置?还有前面那张图上的noisestart. 跟锁定时间有什么关系?

还请各位了解的大神不吝赐教。O(∩_∩)O谢谢！

大概找到问题了。在提取PFD 模型的时候，Load的电压值没有设置为环路锁定是的电压。还有就是电路里有一个bias电路，在设置pss的tstab时， 没有考虑这个变身电路的启动时间。

问下小编整个流程跑通了么? psd plot的window size你给的多少啊. 我尝试过1024 4096 8192...等等不同的值,对reference spur的值有一定影响,应该怎么设置呢
