单位增益缓冲器的相位裕度问题

单位增益缓冲器，将输出接到运放的输入端的负极，工作时增益恒为1，那我的问题是：

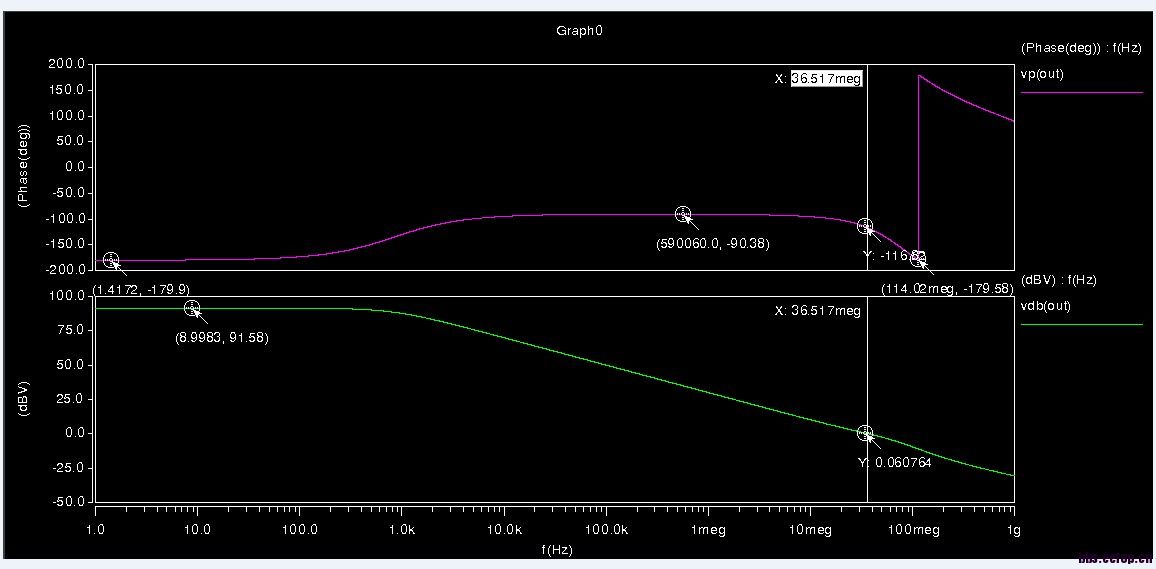

这个运放的相位裕度是不是只要在单位增益下大于60度即可?有时候相频曲线会先上升，后下降，可能在大于单位增益时，相位裕度不够，但是在单位增益时，相位裕度就够了，附图

你这个不是一直很好嘛

    不是啊，你仔细看，那个相频曲线的起点，也就是左边，不是从0度开始，而是从－180度开始的，也就是说，这个运放刚开始就已经反相了，但是到了单位增益处，相位裕度变大了。

把你电路图上上来，不然没法帮你分析！
在单位增益之前，环路的相移都不能超过-180。

谢谢回答！
   可是我现在是工作在单位增益下，这样的话，单位增益之前的相位裕度也要大于60度吗?

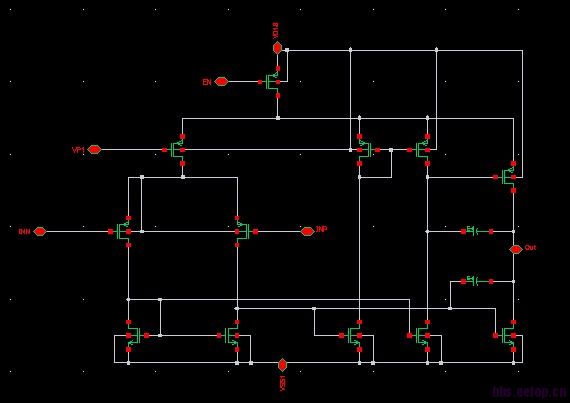

电路图呈上：

单位增益的时候不是相位裕度最小的时候吗?
所以，只要单位增益时环路是稳定的，其他时候更是稳定的啊
不知道你说的是不是这个意思?

顶

好东西！

这个单位增益缓冲器有意思

    对，只要你是在feed back input pair 那里断开，应该就是可以的咯。之所以出现王上跑得原因，估计是因为simulator对你的那种compensation的方法会产生一个错误的internal impedance.

class AB型单位增益，有点意思

dddddddddd

dddddddddddd

class AB  , 静态电流慢慢调吧

感谢大家的讨论，学到很多！

   小编，请问这个问题解决了吗?低频处的相位变化是怎么回事啊?
