这电路如何直观理解零极点?

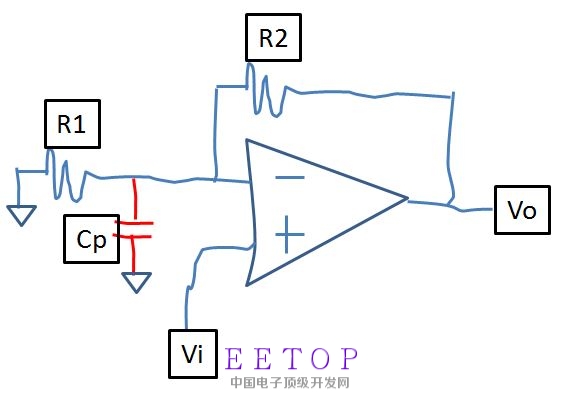

如果把原本的non-inverting amplifier在负端输入加上一个Cp接地
新的transfer function会变成增加一个零点
请问可以直观的看出来吗?
如果把原本的non-inverting amplifier在负端输入加上一个Cp接地
新的transfer function会变成增加一个零点
请问可以直观的看出来吗?
输出Vo与电阻R1和电容Cp两条支路的总电流有关, 当总电流在R2上的压降恰好等于Vi时, 输出为0, 表现出一个零点.
LS正确
多谢
所以即使把Cp换成Lp产生的也是零点?
标题
还用那么复杂么。R1并联CP等于零就算出零点了。直观理解就是当频率趋近使R1=scp后，反馈系数越来越小，闭环增益越来越大，对应一个零点。如果换成电感并联，则引入了一个极点和零点。因为频率为零时，被电感短路，反馈系数为零，从零频率开始，反馈系数就随频率增加，对应一个极点。随着频率增加，电感电阻越来越大，反馈系数趋于不变，极点被抵消，对应一个零点。
