如何仿真开关电容的环路增益?

录入:edatop.com    阅读:

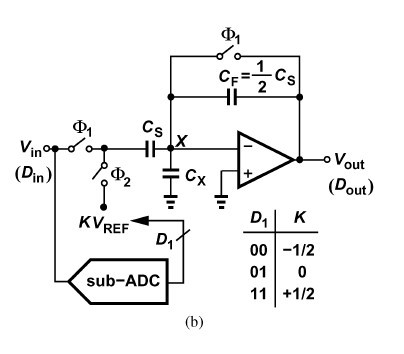

我正在设计一个pipelined ADC的MDAC,如图所示,但是这个运放是接成开关电容的方式,那这样的话,在spectre中,应该如何使用stb analysis来仿真loop gain进而判断其稳定性?在stb analysis中,cmdmprobe应该放在哪里?仿真器在计算的时候是怎么处理那些开关的?


高手来看看嘛

高手都去哪里了 CMOS的开关电容电路 一直没理解过

94啊,高手快现身吧

的发放地方

求高手解释



    louzhu  你的环路增益仿真出来了么?我们可以交个朋友么,我扣扣1179563704

应该放在X和运放输入点之间
另外,你用的是cadence 6.1 还是5.1
5.1冒失cmdmprobe有点问题

另外,环路增益当然是在反馈状态下仿啦
你说开关应该是什么状态

kankan

开关电容电路是应该用pstb吧?

learn something
