关于GDS导入ADS作EM仿真
录入：edatop.com 阅读：

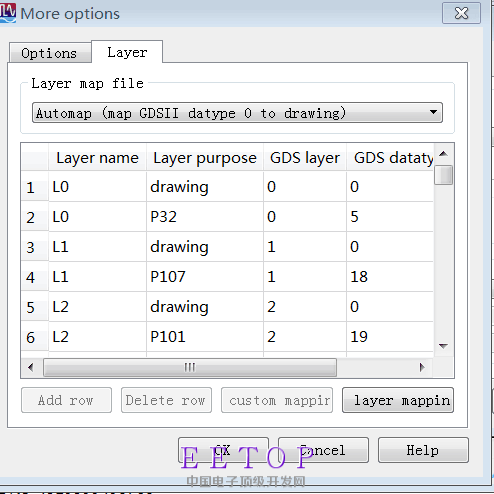

求助各位大大，我的版图GDS导入ADS作EM仿真时，在ADS中打开，发现有的线可以选中，有的线不能，是什么原因呢?师兄说是因为我没有把GDS层和ADS层对应上，但我打开这个层的设置，发现里面的参数不能修改
。
求助各位是什么原因。
[img]file:///C:\Users\CaoCao\Documents\Tencent Files\1303340475\Image\C2C\[85D1NN}U2_9CEL%4%)8S]5.png[/img]
。求助各位是什么原因。
[img]file:///C:\Users\CaoCao\Documents\Tencent Files\1303340475\Image\C2C\[85D1NN}U2_9CEL%4%)8S]5.png[/img]
xue xi xia
要新建GDS对应的各个物理层，建好对应工艺的substrate文件
从你使用的工艺中导出map文件，选择你使用的层重新写一个map，然后倒入ADS，注意层的编号不要搞错了
谢谢，已经解决了
