高速 Flash ADC 比较器设计问题

最近在设计一个3bit的Flash ADC，信号频率是2.5GHz，采样率是5GSample/s。但是在做前置放大器和比较器部分的时候就遇到了很多问题，希望做过这部分的大牛能帮帮忙：

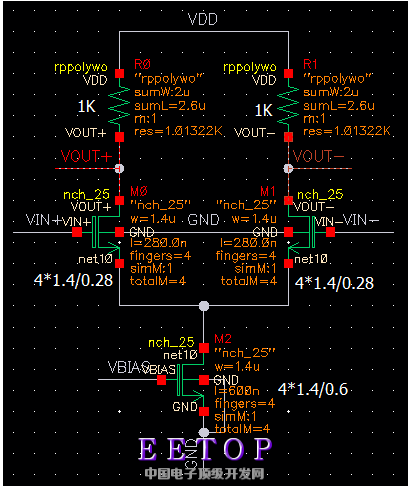

    1. 我的Vref取的是1.25V，Vin给的是直流是700mV，振幅是700mV，2.5GHz的正弦信号；Vin和Vref都是单端信号。看很多论文上前置放大器都是用的很简单的结构，所以自己最开始用的是下面的这个：
[attach]643415[/attach]

    可是这样的话，和7个基准电压156.25mV，312.5mV，468.75mV，625mV，781.25mV，937.5mV，1.09V对应的前置放大器的输出的直流电位很难控制。
    我是应该做一个适合于所有位的前置放大器呢，还是对应于每一个比较的基准电压做7个前置放大器然后分别调整呢。

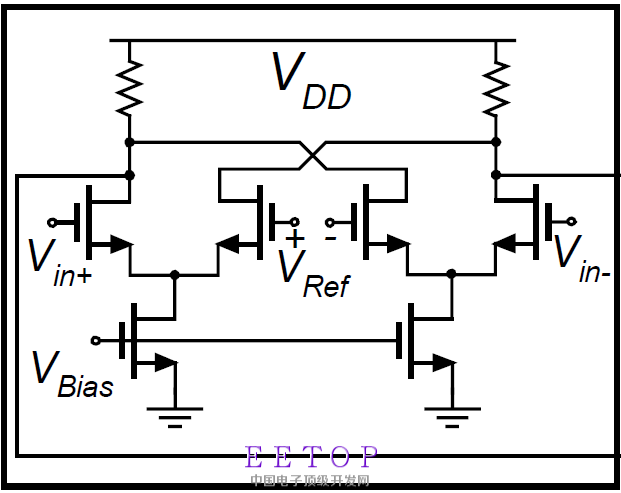

    2.还有一点是，看了很多论文里面的前置放大器都是用的差分的结构，不管是Vin还是Vref，如下图：

    在这里想问下，差分的和单端的在性能上有什么区别呢。
    3.最后想问下，如果我ADC里面不加时钟可以吗，就是比较器做成静态的那种，然后后面再接一个组合电路搭的decoder。因为5GHz的片外时钟可能不太好弄。
    现在只是在做前置放大器和比较器部分，但是做得一团糟，也很没头绪。还望做过相关的大牛们能不吝赐教！跪谢！

额，上面的“1”里的图没放上去
