如何将接市电的整流桥堆输出的脉动直流降低至5v左右

各位论坛的大神，想咨询一个问题，就是市电经整流桥整流之后，如何将它降低到5v直流左右，（不用变压器，要能集成到芯片当中的）。有什么思路能提供一下吗，最近找了好多资料还是没头绪。谢谢帮忙了。

220V不降压就整流过来?
办法是有，比如齐纳管。但是损耗会很大。

你的芯片用在什么地方的，能接受5V直流的参考地为浮地吗（电平相对机壳地浮动）?

     齐纳管，百度一下就知道咯。

   不好意思，我不是说齐纳管的作用，我的意思是要齐纳管在整体降压中的使用。

这5v主要是用来提供芯片内部的其他模块使用，比如带隙基准电压源，比较器，等等。

可以的，只是需要特殊工艺。

阻容降压。非隔离注意安全隐患

   不好意思，能说的详细点吗，，困扰很久了。

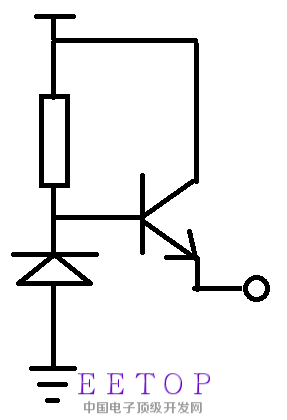

图中齐纳管如果是5.8V，那pnp输出在5V左右。当然PNP也要耐压达到220V。

AC 220V 通过桥堆整流后直流电压峰值有300V，考虑线电压和余量，最少需要耐压500V的器件。
实际中一般使用500V以上的NJFET或者耗尽500NLDMOS实现，这两种器件在一定条件下都可以等效成电流源。
通过电流源对外置的0.1uF以上的电容充放电就可以实现5V左右的电压输出。

   你好，你说的利用LDmos对外置电容充放电来得到5V电压，但是这样的电压不是稳定直流吧，是类似锯齿波或者一定周期的波形吧，你能把你说的这方面的资料发给我看看嘛?谢谢了。我的邮箱525671372@qq.com

   谢谢，但这些器件能集成在芯片当中吗

   支持这样的电压，自然就可以集成。一般是BCD工艺。
