两级运放的Corner仿真

温度我设了三个点：-40 27 130；工艺五个：FF FS SF TT SS；这样的话总共就有15个工艺角，我同时对这15个工艺角仿真，输出直流增益从52dB变化到76dB，单位增益带宽从35MHz变化到100M，相位裕度都在90以上，我去看了一下这15个工艺角下的直流DC状态，也就是大信号偏置，发现有几个工艺角出现电路中的管子工作在线性区，比如直流增益为52dB的时候。直流增益，单位增益带宽怎么都变化这么大呢?这算正常吗? 一定要所有的工艺角情况下管子都必须工作在饱和区吗?还有就是仅仅仿真15个工艺角数量够吗?看到论坛上有人说MOS管和电阻，电容也都要各自分开仿Corner，而不是一起仿，那这样的话，岂不是几十个甚至几百个工艺角?
最后一问，对于一个两级运放，那到底怎样的Corner仿真才能使得流片出来的运放成品率最高呢?

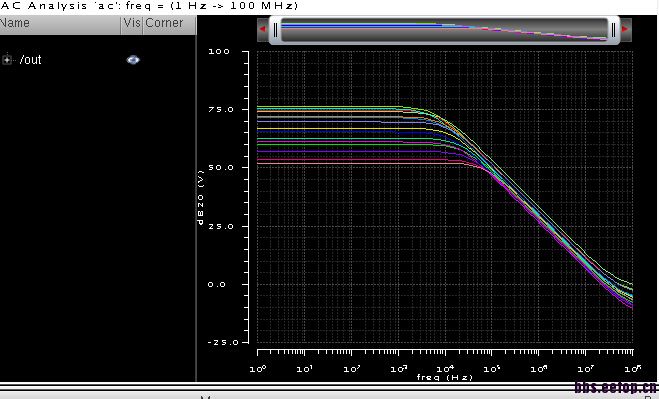

幅频特性如下图：

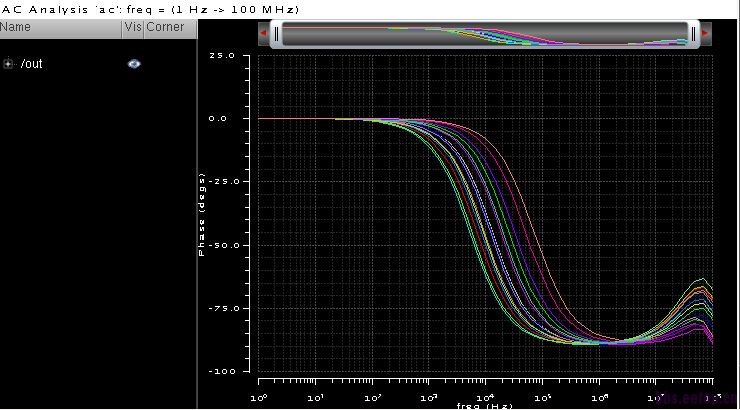

相频特性如下图：

Are you Hezhilong?
A good circuit won't vary so much, so we have to admit that it's not a good circuit.
Yield can't be given by simple corner simulation,  we often use Monte Carlo Analysis
to simulate the yield.  However, there must have MC models for simulation.

    无图无真相，上电路图和仿真图

    我的理解是蒙特卡洛更多的是良品率的预测，就科研或者学生而言，工艺角过了应该就够了。
不知道这样理解是否有问题

学习中！

    恩是的，好久不见。我这个运放还没有做好。MC models 好像TSMC 90nm里面提供了

不错！

TSMC的工艺条件下，工艺角45个，电压3个，电流3个，温度3个，共1215个角，每个角作global的mc后仿真一千个点，如果3sigma值都在设计要求范围内，那么可以保证你的良率在99.73%。当然，实际靠经验和推算是不需要仿真这么多corner的，但是有些公司多台32核的机子联机跑起来也就是分分钟的事儿

    谢谢你的回答，我想请问45个工艺角指的是MOS管5个，电阻3个，电容3个吗?。假如电源电压是1.2V，那电压3个的意思是不是1.1V，1.2V,1.3V呢?电流3个指的是什么意思呢，是基准电流的变化吗?

    怎样的一个变化范围才算是   won't vary so much呢?我今天改了一下运放，做15个Corner，直流增益最大变化7dB，单位增益带宽最大变化20MHz，相位裕度基本不变维持在60左右，当然我没有加入电阻和电容的Corner，这样的一个结果可以算作一个比较好的电路吗?

    一般配个32核的服务器要多少钱?

    电压和电流的波动参照前级电路

2w左右吧，你要买?

    2w自己组装的?看了下“来弄我”的8核都要4-5w啊。

   要善用淘宝

   学校采购不上淘宝。

   有发票不就行了，你们又能赚一笔了，2w的东西开个20w，爽

这个查的出来的吧，到时候就倒霉了

   不行，2万以上要走政府采购。要公开招标。

   长知识了，多谢
