关于跟轨迹图，SigmaDelta调制器的稳定性分析

我的毕设根据思格瑞尔的方法设计了四阶的sigmadelta调制器，采用的CIFF结构，系统级仿真结果不错，想分析下稳定性。

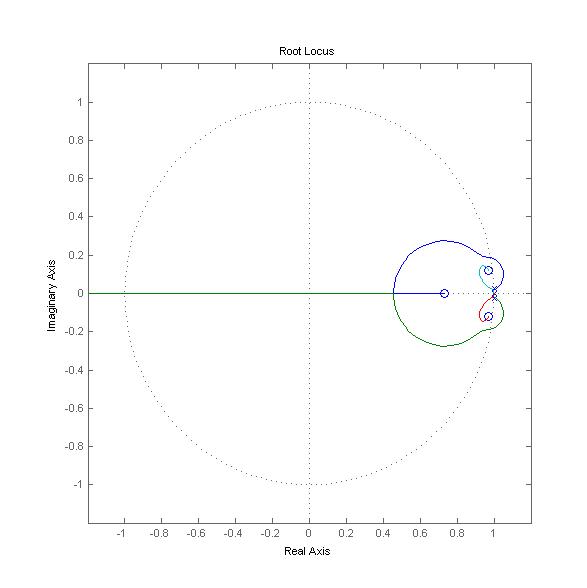

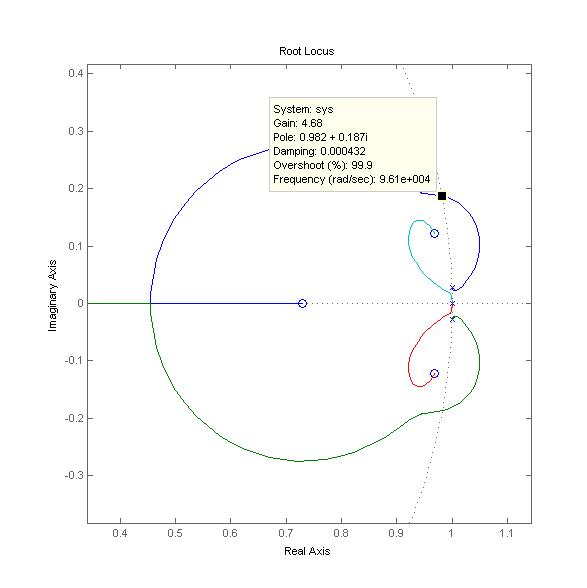

根据滤波函数，好不容易画出了跟轨迹图，图形也和参考文献的差不多，但是k的gain不知为什么特别大，在单位圆上的k的gain达到了4多。
不是说k值在跟轨迹的稳定范围一般最小都在0～1处么，不知为何这么高呢?

还有，我知道了k值的范围一定程度上代表了系统的稳定性，但是用跟轨迹分析之后，应该如何改进呢?跟轨迹图的k的gain值范围和滤波函数L1的具体关系是什么呢?
多谢各位前辈的指教

做过这方面研究的指导指导后来人呗......

呵呵，谢谢小编的分享

来人帮忙啊。而且今天我发现 用rlocus命令的时候，滤波函数的系数差一点，画出的跟轨迹差好多。感觉很奇怪  但是找不到问题所在啊

你把transfer function传上来看看 （NTF或者loop gian), 看样子你quantizer应该是1bit?

   量化是使用的1bit的    loopgain算得好麻烦 数据放到实验室了     觉得matlab画出的这个跟轨迹图好诡异  而且貌似零点系数更改一点点  图形就完全改变了...

小编能不能给一个画delta-sigma root locus的例子呢，我是新手，一直不知道该怎样画~

学习中

感谢您的回复。

麻烦帮忙一下，告诉我我这个该怎么弄，死活做不出和论文一样的根轨迹图形来
问题帖子：http://bbs.eetop.cn/viewthread.php?from=notice&tid=314280   万分谢谢啦

just learning ！

你要确定k代表的是什么意思，应该是表示量化器的增益，量化器输出信号和输入信号的比值，比较器输出满伏，你要看在k在什么情况下才稳定，就可以推算出你的量化器输入信号的幅度范围了

小编  教教我  怎么画轨迹图吧
