开关电容 共模反馈 仿真结果 为什么会有阶梯状的曲线呢？

在折叠共源共栅共模反馈电路设计时，遇到共模反馈的设计，采用的是开关型的共模反馈；

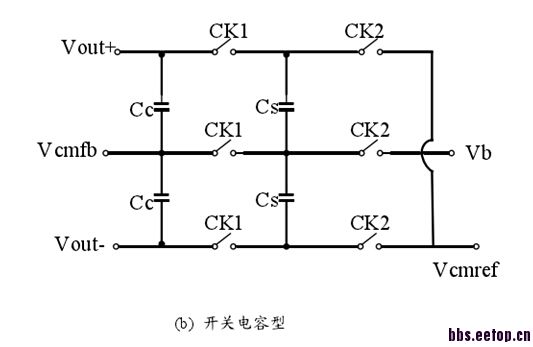

原理图如下：

得到公式：

；

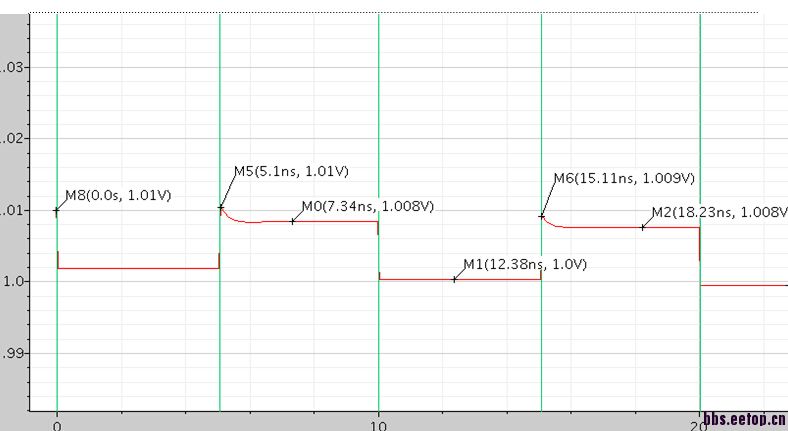

按理说瞬态仿真得到的曲线应该是稳定在我想要的直流电平（其他值不变的情况下）上的，对吧?！但是得到的结果如下图：

这是为什么呢?根据公式，不该是稳定的吗?大侠路过赐教呀3Q

应该是开关的charg injection，你用个理想开关应该没问题了

   哦！是这样的说~，谢谢！嗯，那么理想开关是不是指，用理想库（analog）里面的MOS做的开关，还是说有其它现成的理想开关呢?

MOS开关的电荷效应，还有两个不同电位电容相连时的电荷平衡过程吧

建议你看看这篇文章
Analysis of switched capacitor common-mode feedback circuit，TCAS-II VOL. 50, NO. 12, DECEMBER 2003.
SC-CMFB稳定之后，电压有两个非常接近的稳定值。
zwtang
2014/9/20

   下来看看，3Q

    真是好老师，天天上eetop给初学者各种无微不至的指导，中国要是多些您这样的老师，那该多好！

好，，，

   赞老师的模集课

电荷馈通等
