Buffer驱动能力的仿真问题

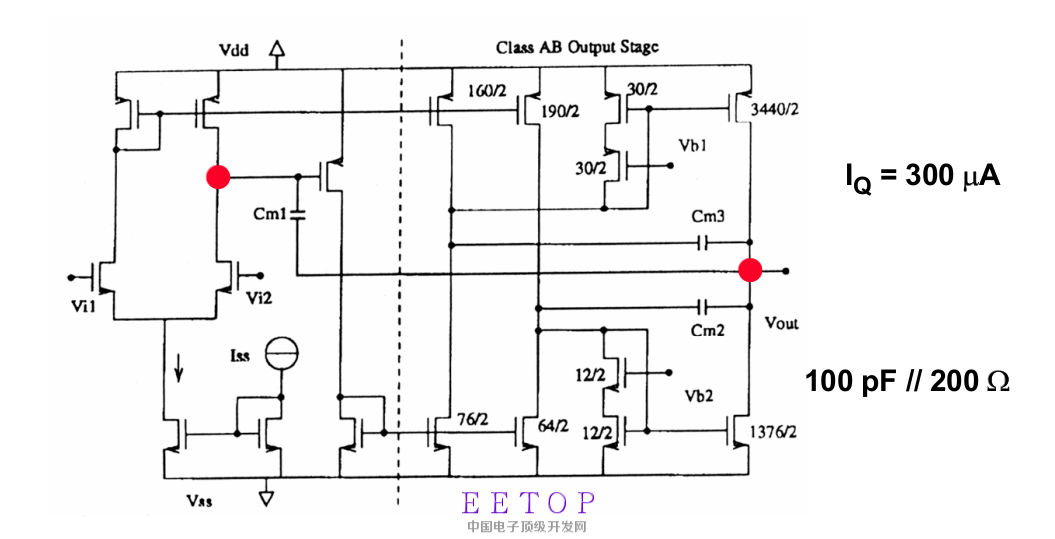

负载是电阻还是电容? buffer是模拟运放还是数字inverter? buffer输入信号是什么样的?

仿真接了负载后buffer的slew rate，带宽等性能还能否满足要求。

直接仿真就行了

谢谢！

你好，我不带负载仿真的时候带宽是50MHz，我带了负载仿真是30MHz，性能要求是25MHz，那么可以说明我设计的具有驱动能力吗?

   z仿真一定要带载！

   哦，带载仿真各项性能满足要求后就可以说明具有驱动能力，是吗?

   你好，搭车请教一下，如果是数字inverter buffer，怎么仿真它的驱动能力呢?谢谢谢谢！

我觉得直流特性需要接一个电阻负载(上下拉电阻), 然后看看输出的VOL,VOH是否满足要求;
交流特性需要接一个电容负载, 输入方波, 看输出波形的上升, 下降时间是否满足要求.
