4阶PLL环路滤波器的电容取值问题
录入：edatop.com 阅读：

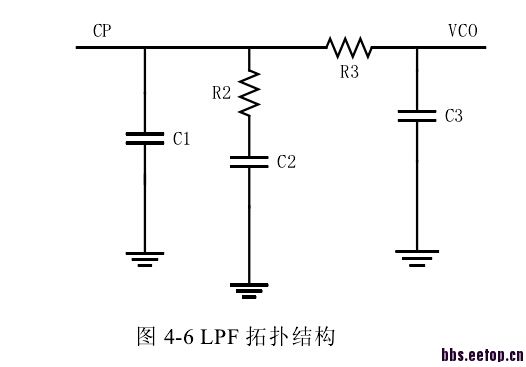

如图在确定电容C3值的时候往往要使C3值最大化以减小VCO输入电容的影响，因为这个电容增大对抑制VCO的输入电容和VCO的回踢抖动是很有帮助的。
我一直无法理解这句话，VCO输入电容怎么就影响了C3? VCO输入栅电容应该不变啊，那就是等效给C3并联了一个固定电容，可这又有什么关系呢?为什么说VCO输入电容还有VCO的回踢抖动对环路有影响?
我VCO是环形的结构，输入就是一个工作在饱和区的MOS管将输入控制电压转化为电流，这个MOS管的输入电容也就是管子的栅电容会变吗?会随着输入控制电压发生变化吗? VCO输入部分
那他说错了呗
我是这样理解的哈，不知道对不对，因为无法很确定的估计VCO的输入电容Cin，所以在加上C3后，输入端看到的电容可以等效为Cin+C3，如果C3比较大，Cin的变化不会对总的电容造成太大的影响，才能更好的保证整个环路的稳定性。
这是3介补偿吧！不是4介
这是三阶
