求助MOS管开关关断后电路输出状态

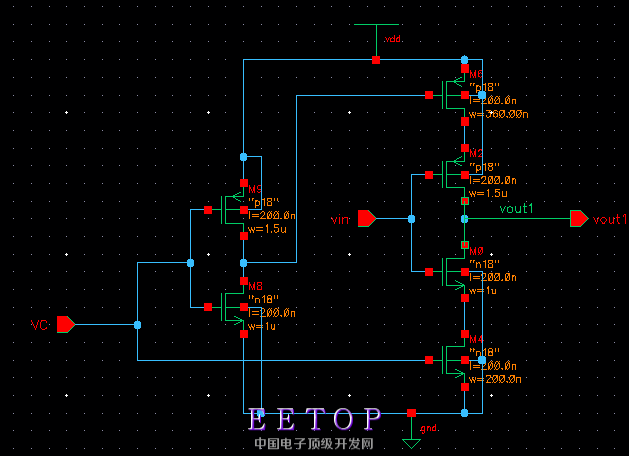

如图电路，1.如果控制信号VC为0，则后面支路上下两个NMOS管M6和PMOS管M4被关断，此时中间反相器上下通路都断了，想请问一下，此时的输出信号时什么状态呢?高阻态吗?

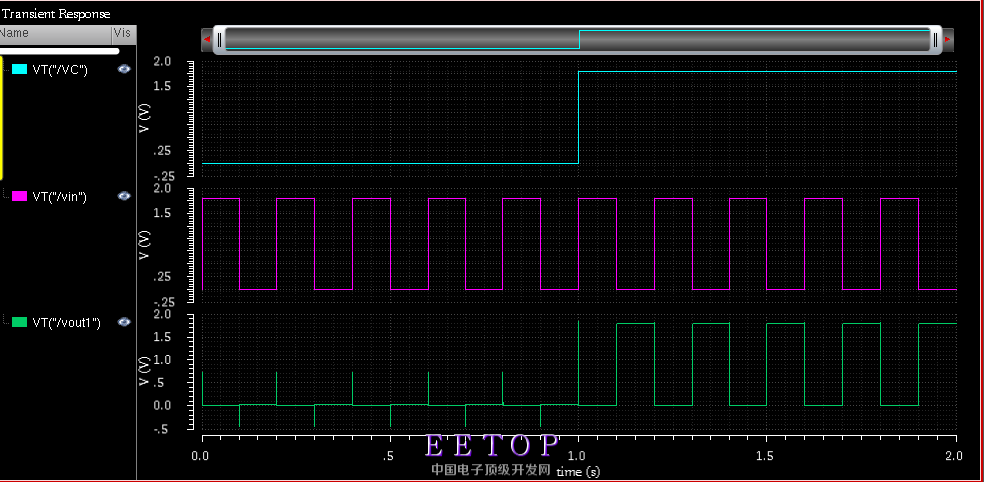

2.仿真的时候出现了一个M6和M4无法关断的情况，中间反相器正常工作，当把M6和M4的尺寸调小，输出情况才接近于理论推断，请问这是什么原因呢?为什么MOS开关无法完全关断呢?下图为仿真结果，感觉很不理想
求各位高人指教一下！

VC低电平，vout跟vin有关，不是高阻态。M2 M0同时关闭时，vout才是高阻。显然这个电路不存在这种情况。所谓无法关断，是什么情况下，VC vin是什么信号，频率多少, 你说的大尺寸又是多少

当VC为低时，M6和M4都关断，处于高阻状态，输出与输入没有关系，那为什么会有很小的输出波动呢，我想可能是馈通的效果；当VC为高时，那么整个电路也就是个反相器了。

谢谢你的回复。我有以下两个问题：1.Vc为低电平的时候，M4和M6都已经关断了，他们所在的支路不存在到电源或gnd的通路了呀，为什么Vin还能影响Vout呢?

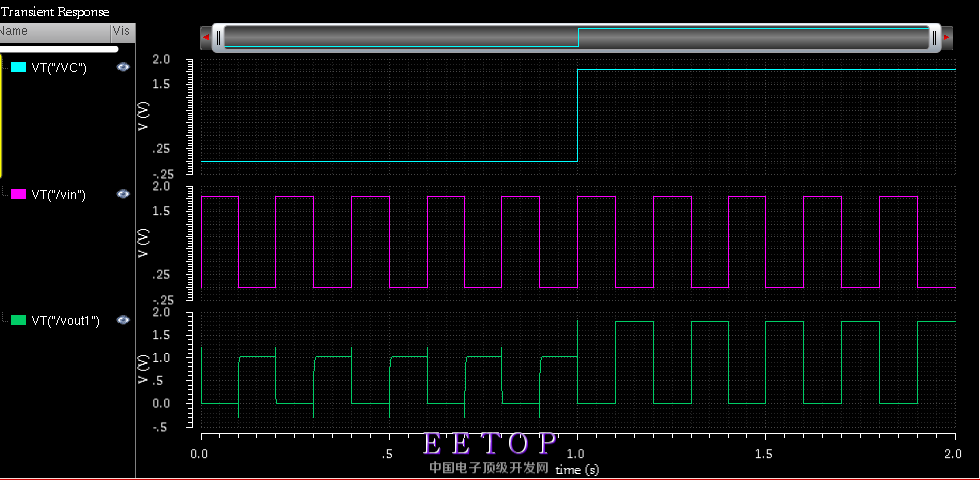

2.无法关断的时候，Vc也是为低电平，我后面是将M4和M6的尺寸按比例缩小了5呗，才出现了题目中所示的仿真结果。要是没调整尺寸，在同样的输入条件下，仿真结果如下图，感觉M4和M6没有起到关断通路的作用呀。
不知道是否是我什么地方理解错误，还请您多多指教

   恩恩，我也是这么理解的，但是不知道为什么在一些尺寸条件下，它没有起到关断的作用，是馈通效应很明显吗?下面这个图是M4和M6尺寸比之前结果大5倍时的情况，感觉控制电压为低电平时，没有关断支路呀，很是困惑，不知道您是否能给指导一下?
还有是，如果M4和M6都关断的话，输出电压理论上大小是怎样呢?还是说它处于高阻态，电压大小不确定?

寄生电容、耦合电容的问题，尺寸调小了，寄生、耦合的电容小了，Vin与Vout间的联系就小了，你可以把所有管子用analogLib中理想的管子替换，然后再看下就可以推测是否与寄生、耦合电容的关系有多大

M4,M6关断后，M6漏端，M4漏电的电平会影响vout。如果vin为低电平，当M6漏端为高，vout为高，当M6漏端为低，Vout为低。如果vin为高电平，则vout由M4漏端电压的高低来决定。如果M6,M4关断后，M6漏端和M4漏端电平是一致的，vout就定了，vin不能影响vout

   理解了，谢谢谢谢！

我之前分析的太简单了。这个问题挺复杂的，M4 M6关闭瞬间，VOUT由vin决定。之后VIN变化，vin信号通过电容耦合来影响vout，总的结果就是要保证每个管子的电流为零。不管vin之前的信号是什么，M4 M6关闭后，M2  M0总有一个管子的vds=0。之后vin信号变化通过电容耦合到M4 M6漏端和vout。保证M2 M0中，有一个的vds=0，另外一个vgs<vth，如果时间足够长，vgs也要等于0。  可以在输出端并联一个远大于mos寄生电容的电容，这样可以极大消除vin的影响。

   恩恩，昨天并联了一个大电容在输出端，确实有好处。感觉总会存在比较小的漏电流，所以有波动吧?

标题

漏电流虽然有，但影响可以忽略。并联一个较大的电容，主要使vin在输出端的分压变小。因为上下都关断了，这时候是纯粹的电压源，电容回路
