请教各位关于版图的问题

录入:edatop.com    阅读:

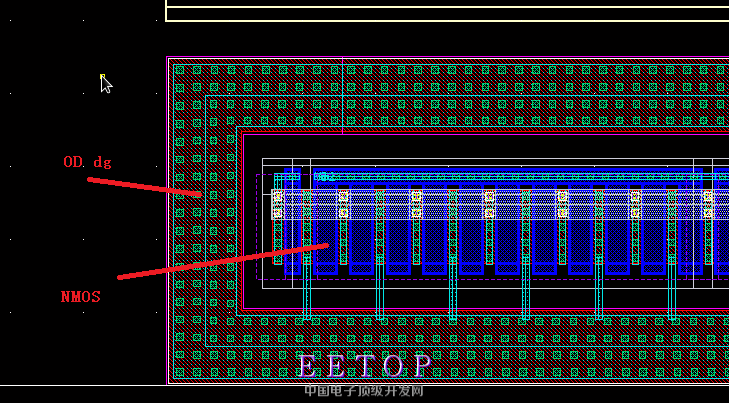

TSMC工艺,画版图时,NMOS外面包一层OD dg,请问这样的话,NMOS的衬底可以连到金属层M1吗?为什么ERC会报错说psub悬空?

包住管子的里面有个wellbody层吧。

你标电位了吗?

感觉是没打pin text


没法进去看。


已经打pin了


已经在图中的外面一层打了,但是Q键看外面那层的属性时,显示在OD dg层。不知道这样能否让衬底与VSS连上。
