ADC中采样bootstrap开关的问题
录入：edatop.com 阅读：

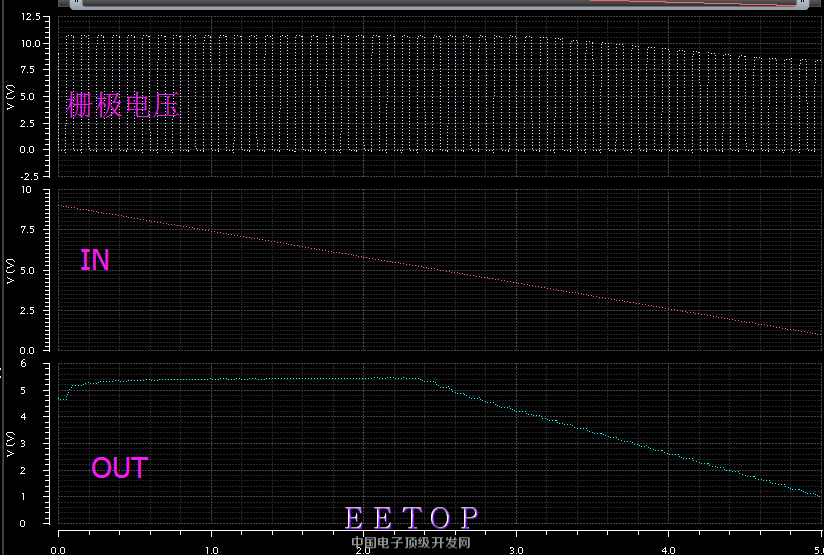

采用电源10V，输入信号1V-9V对开关进行仿真时，发现输入信号电压较大时，采样电压不对，bootstrap管栅极电压不能按要求随输入电压的升高而升高，这是因为自举电容的问题还是?
注：我采用3.3V低压管仿真是没有问题的，可以采样1-9V，但是3.3VMOS管耐压值达不到10V电源的要求。
电容值没给够?
果然是自举电容值不够的问题。
M1管的衬底你怎么接的?
是有漏电啊
不同电容值情况下，vout转折点有没有改变?
M1要做成hot well，nwell不能接到vdd
我PMOS衬底都接电源，NMOS都接地了
接成热阱的意思是衬底接Drain?
M5也应该和M1做在同一个hot well中吧? 这个PMOS的Nwell应该和它的一个源或者漏连接把NWELL做成浮动电位是不是?我想请教一下如果这样的话，这个NWELL外面应该再套一个DNWELL吧?
m1和m5的衬底都接到cs上方。
是的。但是不需要dnw。
是的，m1和m5的well接到cs连接的那一端上。
好的，谢谢
