如何调整环路参数使电荷泵锁相环锁定

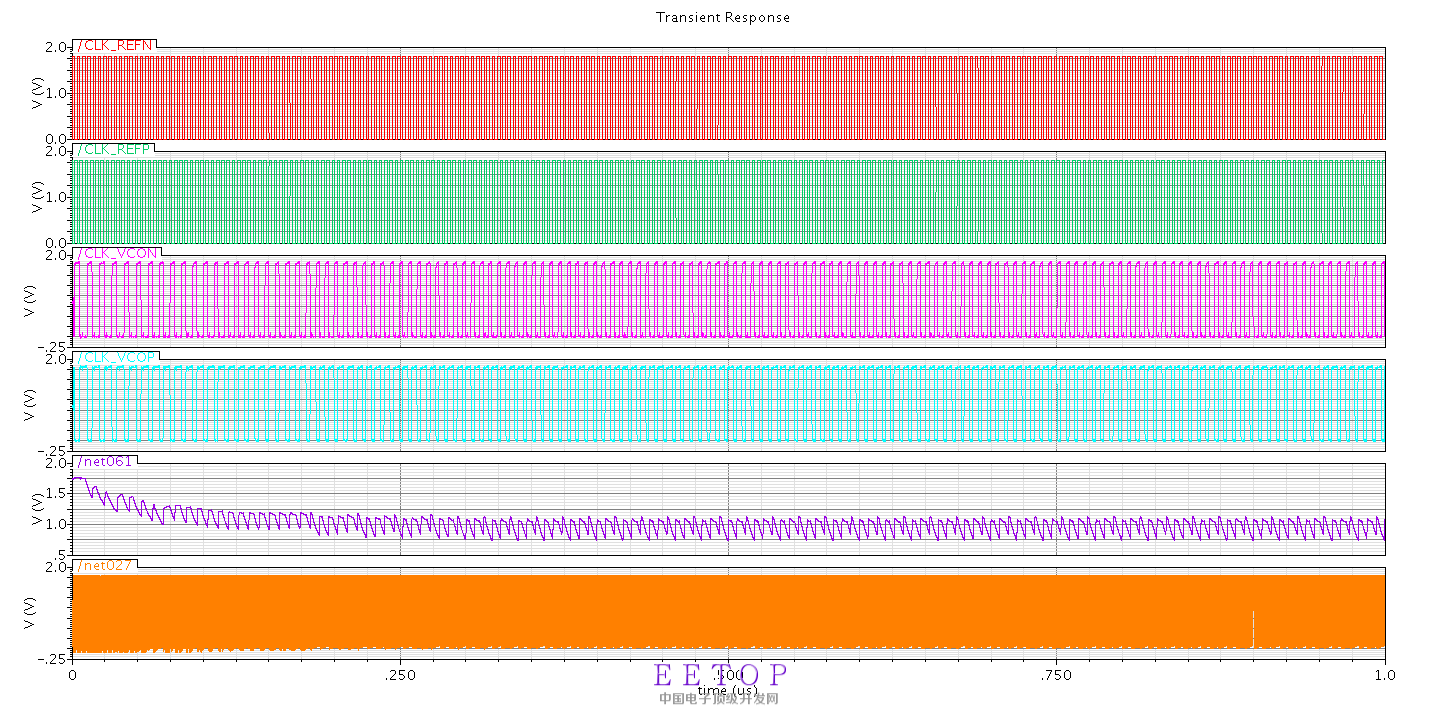

锁相环系统的瞬态仿真结果如下图：[attach]638933[/attach]、
为什么我仿真的结果是下面这个样子的?没有锁定吧?怎么调节呢?参考信号周期是应该调大还是调小?试了很多次都还是不行~
我的参数设定是：Ip=100uA，KVCO=2GHz/V,C是5p，分频系数=10，计算出来的环路带宽是50MHz~输入信号的频率是250MHz~

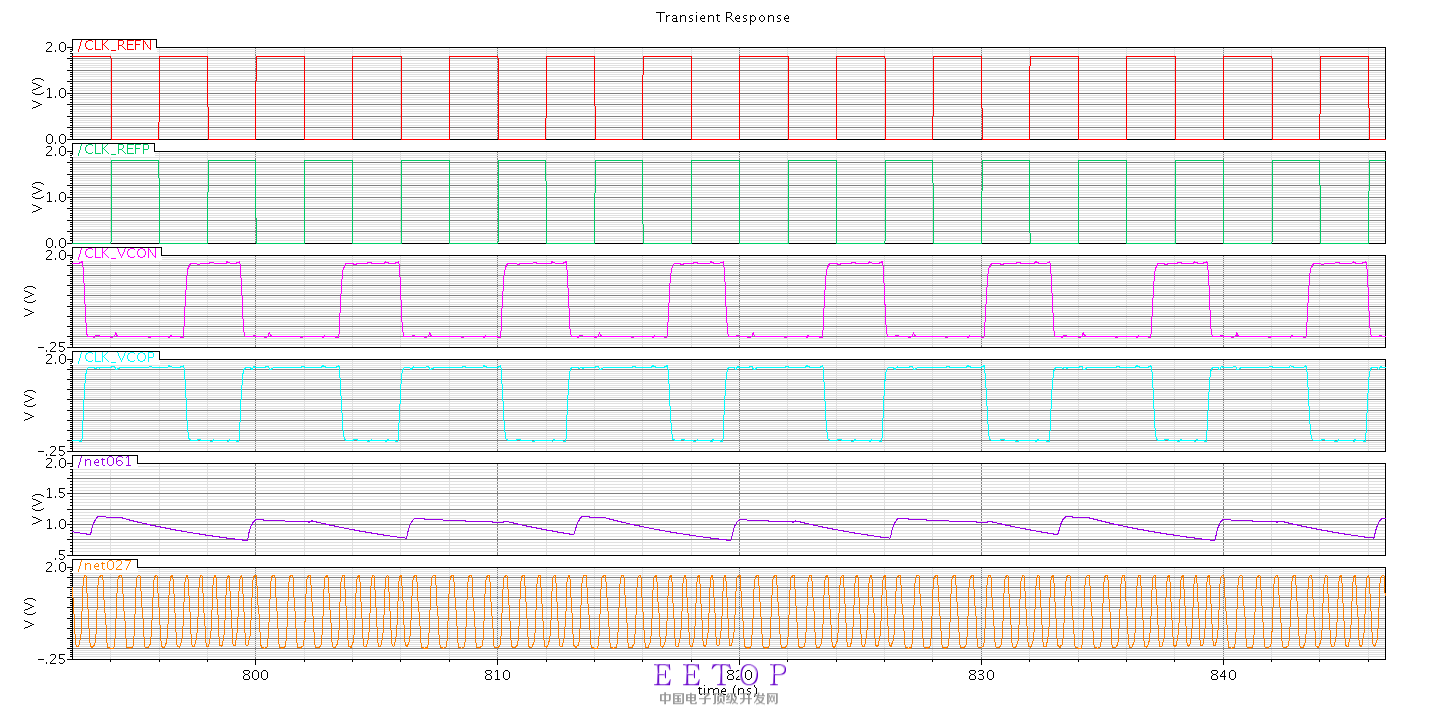

而且我的控制电压有周期性上升和下降~如下图、

   第一个图是这样子

标题

你的环路带宽这么宽啊，一般在鉴相频率的十分之一一下。建议看看ADI的锁相环常见问题解答，一个pdf文档PLL_FAQ_V1.2

标题
文档见附件

附件怎么添加不上?还是不显示?

谢谢，我先调一下，附件没看到

https://ezchina.analog.com/mobile/mobile-access.jspa#jive-content?content=/api/core/v3/contents/10756
可以去adi中文技术支持论坛看一下，实在是添加不上附件

问题解决了,能否把附件发我邮箱，452451983@qq.com，学习一下~

能否把附件发我邮箱452451983@qq.com 我想学习一下~

文档已经给你邮箱发了，也可以看ADI的中文技术支持论坛，链接https://ezchina.analog.com/message/12687#12687

昨天给你发邮件了。回帖发了在ADI中文技术论坛的链接，但是论坛说要审一下。建议去搜索一下PLL_FAQ文档

环路带宽高，系统不稳定了

   好的
