sc multi-bit delta-sigma调制器reference buffer疑问

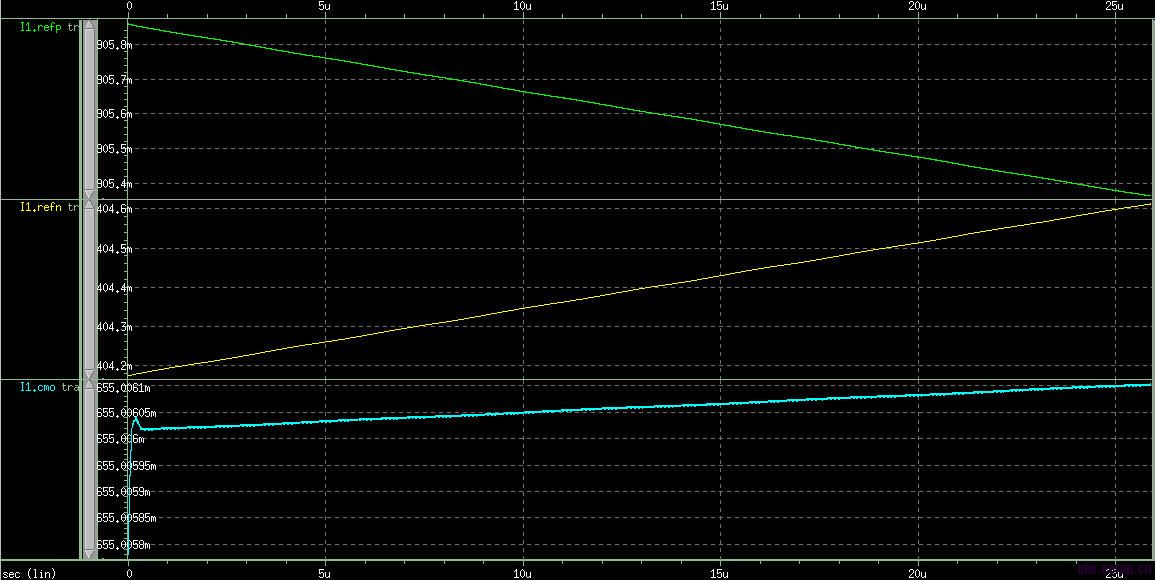

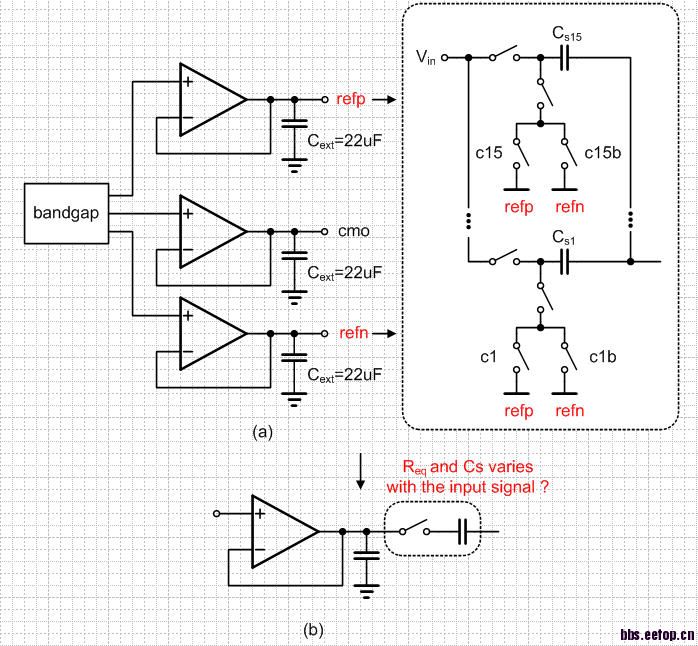

     如图所示，调制器采用采样电容与内部DAC电容共用的结构，bandgap产生的参考电压通过buffer外接大电容输入到电路内部，但是buffer接多少开关和电容负载是跟信号幅值相关的，等效模型如(b)图所示，我现在的仿真波形所下图所示：

      我的采样率是100MHz, 才跑了25us多，refp,refn就已经偏了0.4mV, 我现在的指标要求达到snr 80dB左右，这样大偏差显然是不能忍的，由仿真波形来看，refp,refn根本没有稳定，而cmo信号由于不像refp,refn接了很多负载，所以能很快稳定，但是与信号相关的这种负载的变化怎么能控制，是我的buffer不够强大吗? 请各位大大指教啊

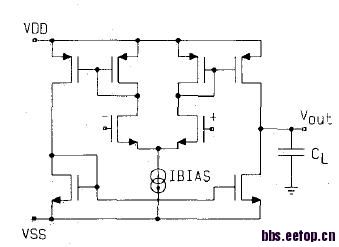

下图是我用的buffer结构，最简单的这种：

自己顶一下，请大家指点一下啊！

BW and Gain is not enough to lock the BGR and output of buffer...

我现在仿真时buffer后面挂了一个大解耦电容，buffer的主极点完全由这个解耦电容来决定，被拉得很低，那么在设计buffer时,在testbench里应该给它挂一个怎样的负载呢，是根据后面电路的实际情况估计一个值吗? 另外，如果要挂大的电容负载，这个buffer的gain和BW一般应设计到多少呢?~

同等答案

顶一下，留意留意，被22u的负载震惊了……

你的buffer的输出驱动电流太小，无法维持片外电容周期性损失掉的电荷量。
建议增大buffer输入级增益，减小静态时输出驱动级的过载电压（增大输出管子）。带宽啥的不用管，保证内部极点不影响稳定性就行
