spectre tran仿真问题（不满足KCL定律）
录入：edatop.com 阅读：

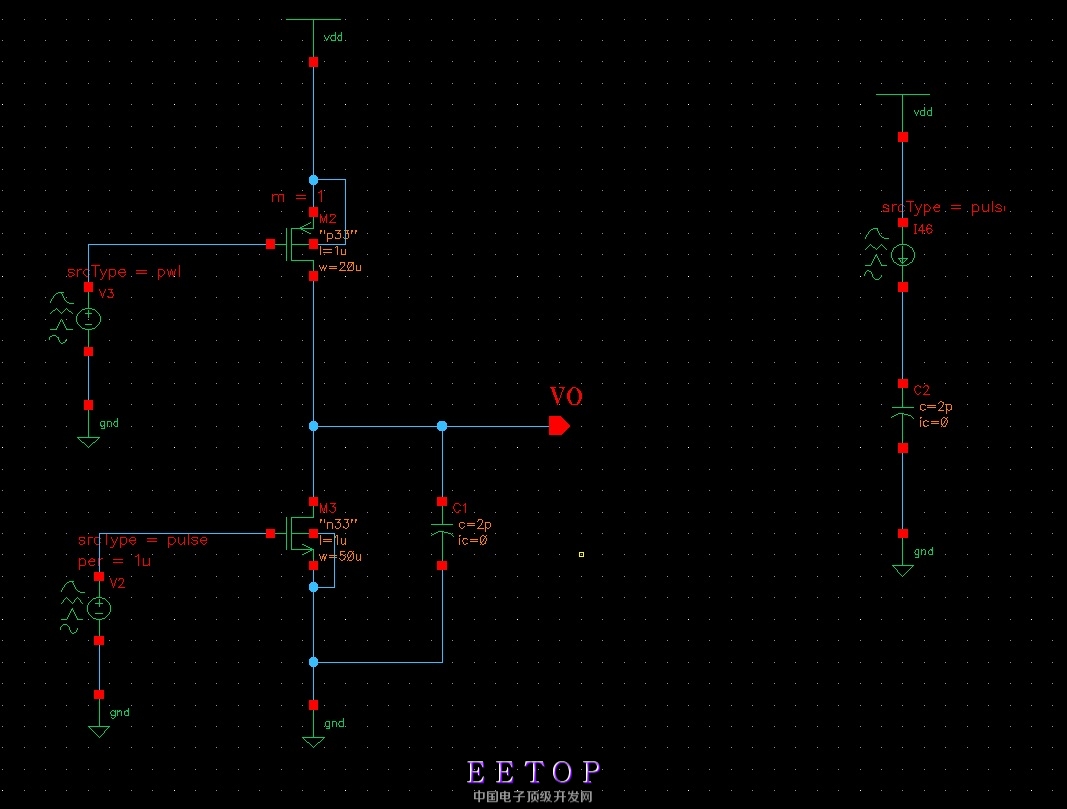

左边第一个电路就是一个共源级反相器，输出接一个负载电容，负载电容比寄生电容大得多就行。 pmos偏置电流随意（比如1-10uA)。nmos输入为一个脉冲信号，比如1MHZ。这是一个简单的锯齿波电路。 tran仿真设置：errpreset=conservertive skipdc=yes ic=node cmin=1p 其他都是默认值。结果VO结点的瞬态电流不满足KCL。尤其是nmos栅极低电平，电容充电的时候，表现为电容充电电流比pmos电流源电流小的多。比如pmos电流源电流1uA,充电电流只有200nA左右，具体跟电容大小也有关系，这时候nmos关断，电流可以忽略。
右边的电路更简单，就是一个脉冲电流源或阶跃电流源和电容串联，tran仿真也是电容的充放电电流和电流源不相等。
究竟是哪里错了?求大神解答。
标题
自己找到问题了，原来是cmin=1p设置太大了，设置为1f比较合理，一直以为cmin只加在没有电容的节点。看来spectre没有这么智能，每个节点都会连接一个cmin
