运放的输入阻抗如何计算？
录入：edatop.com 阅读：

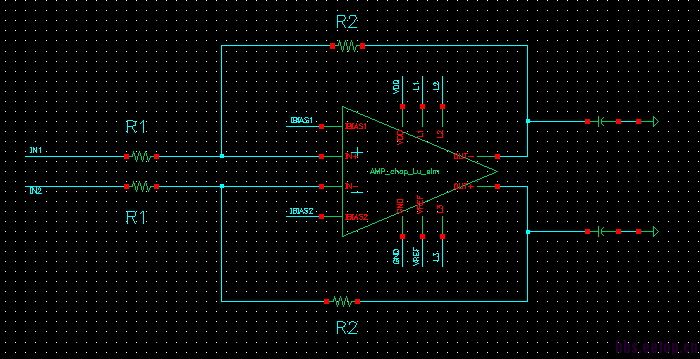

各位大N，如图所示，是一个全差分运放结构，R1=R2=100K，我很疑惑的地方是R1是于输入对管的poly串联的，输入电阻不应该是无穷大嘛?但是看到那些芯片的datasheet上一般都会明确给出Rin的值，是个有限值。
所以，我想问一下大家，这个运放的输入电阻到底怎么求的?
版图寄生电阻我不太清楚，但就从电路结构来看，反馈电阻的负载效应会在输入端产生一个有限电阻。开环的cmos运放，低频Rin肯定可以忽略
就是R1
R1 R2串联吧。这个是电压反馈
sensan那本书全差分那章
