s参数，cadence中的仿真
录入：edatop.com 阅读：
用网络分析仪测得的S参数保存为S4P格式，怎么才能将其导到cadence中进行仿真呢?知道的回复一下，谢谢...
就是这个了

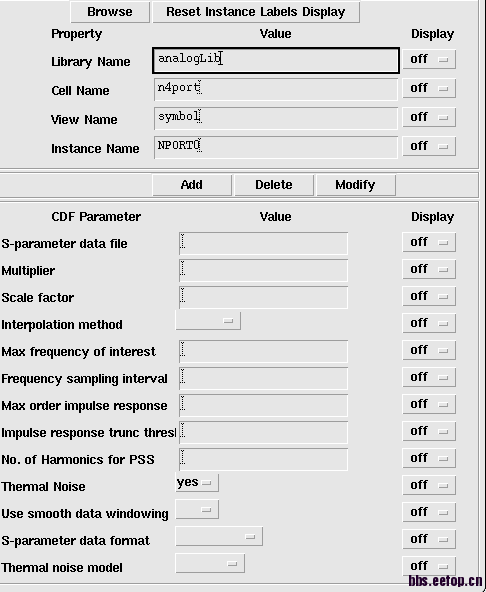

analogLib里面有n*port的cell，可以根据需要调用。
想问下从哪个地方加入文件

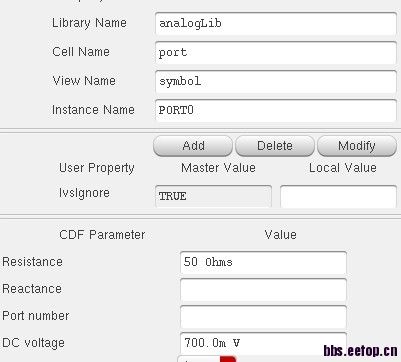

还有哪个50欧的terminate 在哪可以找到
小编要找的可是这个：
就是这个了
有更详细的吗?
比如说要仿一个电路两个输入端的S参数，怎么仿?
大侠，求指导：1）对于差分电感（含有center tap），从ADS导出的sNp file是S3P吗?
2）在Cadence中analogLib中调用Nport，从而添加1）中的sparameter file，
此时会得到一个3port（3对pin脚），依次为p1/m1, p2/m2, p3/m3
如要测其L值，以及Q值，等效阻抗R值，port端该如何设置?
多谢多谢！
