关于增益提高运放的问题
录入：edatop.com 阅读：

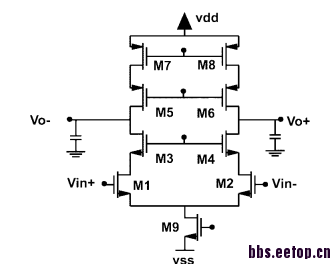

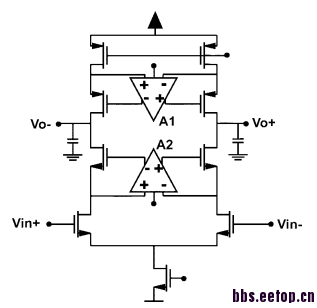

大家好，我最近在做一个全差分套筒式共源共栅增益提运放，套筒式主运放增益在70dB左右，gain-booster的增益在40dB左右，可是当把gain-booster加到套筒总的增益达到148dB，这是为什么呀。按照理论，总的增益应该是70dB+40dB=110dB左右呀。电路如下：
这是H.S.Lee的结构吧?
看来楼上是高手，确实是H.S.Lee论文上的结构
如果主运放增益在70dB；辅助运放与主运放架构一样，应该也会在70dB附近。建议你确认下辅助运放单独仿真与整体仿真时biasing point是否存在差异?
楼上有道理，查一下加辅运放前后偏置点是不是不一样了
单个套筒式的工作偏置点和gain-booster加到套筒的工作偏置点不一定相同吧
谢谢各位的回答，问题已经解决了，是辅助运与主运放接成正反馈的原因
求小编论文！
你是要我参考的那篇论文吗?
是啊~ 发个题目吧。
是不能接反，反馈环路弄清楚
靠，接反了居然还能正常工作
A High-Swing CMOS Telescopic Operational Amplifier
thx a lot~
感觉好高大上的样子
好
