拉扎维书中共源共栅运放的一些问题请教

录入:edatop.com    阅读:


闂傚倸鍊搁崐鎼佸磹閹间礁纾归柟闂寸绾剧懓顪冪€n亝鎹i柣顓炴閵嗘帒顫濋敐鍛婵°倗濮烽崑娑⑺囬悽绋垮瀭濡わ絽鍟粻娑樏归敐鍛础缂佸鑳剁槐鎾诲磼濮橆兘鍋撻悜鑺ュ€块柨鏇氱劍閹冲矂姊绘担鍛婂暈闁荤喆鍎抽幑銏狀潨閳ь剙顕f繝姘亜缁炬媽椴搁弲顒勬⒑閹稿海绠撴繛璇х到鏁堟俊銈呮噺閸嬧剝绻濇繝鍌涘櫣妞わ絽銈搁幃浠嬵敍濞戞ɑ璇為梺璇″枟閻燂妇鎹㈠┑瀣倞闁靛ě鍐ㄥ婵犵數濮烽弫鎼佸磹椤栫偛鐒垫い鎺戝绾惧鏌熼崜褏甯涢柣鎾寸洴閹鏁愭惔鈥茬敖婵犫拃鍐粵闁逛究鍔嶇换婵嬪川椤曞懍鍝楅梻浣告贡閹虫挾鈧氨澧楁穱濠囧箹娴h倽銊╂煥閺冣偓閸庡磭绱為幒妤佲拻闁稿本鐟ㄩ崗宀勬煙閾忣偅宕岀€规洜鏁诲浠嬵敇閻愭鍞甸梻浣芥硶閸o箓骞忛敓锟�...



闂傚倸鍊搁崐鎼佸磹閹间礁纾归柟闂寸绾剧懓顪冪€n亝鎹i柣顓炴閵嗘帒顫濋敐鍛婵°倗濮烽崑娑⑺囬悽绋垮瀭濡わ絽鍟粻娑樏归敐鍛础缂佸鑳剁槐鎾诲磼濮橆兘鍋撻悜鑺ュ€块柨鏇氱劍閹冲矂姊绘担鍛婂暈闁荤喆鍎抽幑銏狀潨閳ь剙顕f繝姘亜缁炬媽椴搁弲顒勬⒑閹稿海绠撴繛璇х到鏁堟俊銈呮噺閸嬧剝绻濇繝鍌涘櫣妞わ絽銈搁幃浠嬵敍濞戞ɑ璇為梺璇″枟閻燂妇鎹㈠┑瀣倞闁靛ě鍐ㄥ婵犵數濮烽弫鎼佸磹椤栫偛鐒垫い鎺戝绾惧鏌熼崜褏甯涢柣鎾寸洴閹鏁愭惔鈥茬敖婵犫拃鍐粵闁逛究鍔嶇换婵嬪川椤曞懍鍝楅梻浣告贡閹虫挾鈧氨澧楁穱濠囧箹娴h倽銊╂煥閺冣偓閸庡磭绱為幒妤佲拻闁稿本鐟ㄩ崗宀勬煙閾忣偅宕岀€规洜鏁诲浠嬵敇閻愭鍞甸梻浣芥硶閸o箓骞忛敓锟�...

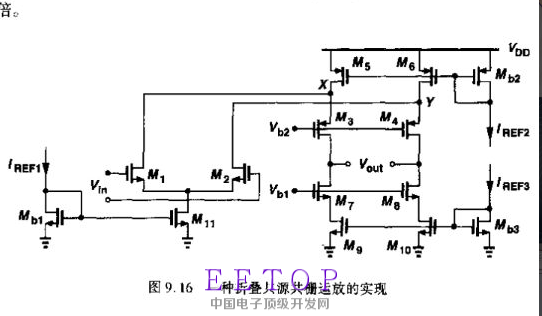

上两图是拉扎维书中共源共栅运放例题,题中总电压是3V 功率是10mW,所以总电流是3.33mA,这个没问题。然后M1,M2输入对1.5mA,M5,M6共源共栅支路1.5mA,三个电流镜为M3 M4,M7 M8,M9 M10为0.33mA,是这样理解的吗?如果是这样的话那么总的电流通路(即电流为3.33mA)在哪里,电路中的电流是怎么流的,因为按前面我那样理解的话在节点X和Y处电流只进不出啊,这里看了好久无法理解,求大神帮我分析分析,谢谢

M5电流1.5mA,M1和M3各0.75mA,  另外一边对称。用的电流通路为电源线,因为所有的电流都从电源流出

解答中的  1.5mA分配给输入对,1.5mA给两个共源共栅支路,剩余的330uA给三个电流镜。能否把这句话帮我分析一下  分别指的哪里?  然后以X或Y节点为例用节点电流法帮我分析一下 电流中的电流是怎么流的?求大神,万分感谢。

差动对1.5mA就是M1和M2各分配0.75mA , 共源共栅支路M5和M6各1.5mA,根据KCL定律,得出M3和M4各0.75mA



   那剩余的330uA去哪里了

不是还有两条电流镜偏置电路么,比如各分165uA

学生么,一个人自学?

是的   老师还没讲到这里  我自己看的

还是不太明白   不过还是非常感谢




闂傚倸鍊搁崐鎼佸磹閹间礁纾归柟闂寸绾剧懓顪冪€n亝鎹i柣顓炴閵嗘帒顫濋敐鍛婵°倗濮烽崑娑⑺囬悽绋垮瀭濡わ絽鍟粻娑樏归敐鍛础缂佸鑳剁槐鎾诲磼濮橆兘鍋撻悜鑺ュ€块柨鏇氱劍閹冲矂姊绘担鍛婂暈闁荤喆鍎抽幑銏狀潨閳ь剙顕f繝姘亜缁炬媽椴搁弲顒勬⒑閹稿海绠撴繛璇х到鏁堟俊銈呮噺閸嬧剝绻濇繝鍌涘櫣妞わ絽銈搁幃浠嬵敍濞戞ɑ璇為梺璇″枟閻燂妇鎹㈠┑瀣倞闁靛ě鍐ㄥ婵犵數濮烽弫鎼佸磹椤栫偛鐒垫い鎺戝绾惧鏌熼崜褏甯涢柣鎾寸洴閹鏁愭惔鈥茬敖婵犫拃鍐粵闁逛究鍔嶇换婵嬪川椤曞懍鍝楅梻浣告贡閹虫挾鈧氨澧楁穱濠囧箹娴h倽銊╂煥閺冣偓閸庡磭绱為幒妤佲拻闁稿本鐟ㄩ崗宀勬煙閾忣偅宕岀€规洜鏁诲浠嬵敇閻愭鍞甸梻浣芥硶閸o箓骞忛敓锟�...

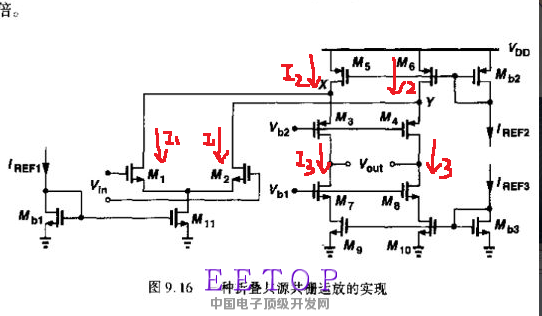

我说一下我个人的看法吧首先电流主通路是这样的:从VDD下来的I2分为两路I1和I3,书上的意思是
说给I1=0.75mA,I3=0.75mA,I2=I1+I3=1.5mA

另外的三个电流镜分别是(Mb1、M11)(Mb3、M10或者M9)(Mb2、M5或者M6),
即另外的330uA就分配给三个支路。

整个电路的总电流I=2*I2+IREF1+IREF2+IREF3

唉   老师只教到第五章就没教了  可否详细给我分析一下  电路一有点复杂 我就有点懵 不太会分析电路

楼上图都画出来了,还列了公式,很清楚了

多看书吧,我刚刚建立了一个群517315470,欢迎加入讨论


结合电路图这么一说就清楚明白了   非常感谢

小编,静下心来多看几遍,你就懂了。看第一遍的时候,也许没有几个人能真正明白书中的意思
