layout netlist对mos的描述是否也是D G S B顺序？

calibre lvs出来的layout 的 netlist，对于mos管的描述，是否也按照hspice的D G S B 的顺序来描述的?

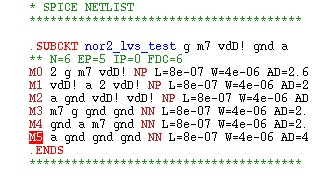

我发现calibre lvs出来的layout 的 netlist，对于mos管的描述，不是按照hspice的D G S B 的顺序来描述的！
它竟然按照从右往左方向描述mos管的

不应该吧,在LVS规则里面可以清楚地看到器件是怎么识别的。贴出那一段来看看?

器件识别关键字是?

我把电路图里的管子d,s对调，进行lvs，也能通过。
怎么会酱紫！

D,S 本來就可以互換了！
這很令人驚訝嗎?

s和d长得有什么差别呢?你给大家普及一下啊

我原来是这么想的：
d,s位置必须确定，否则画的schematic就不对了
但后来做仿真发现，就算d,s对调，电路照样工作
d,s的区分只是区分电流方向，用nmos做例子，你就算电流从s流到d，也是可以的，因为画法不会影响实际电流的流向，d可以作为s，s可以作为d

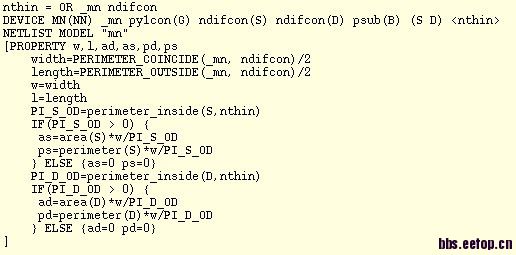

规则文件里面的端口顺序是g,s,d,b.

那就更不对了。

看产生的netlist 用啥格式，在网上search 一下这种格式下四端的顺序

根据CDF中的定义，一般都定义为D G S B的顺序。
