『求助』关于宽带E类功放设计与仿真的几个问题，求牛人解答。
录入：edatop.com 阅读：

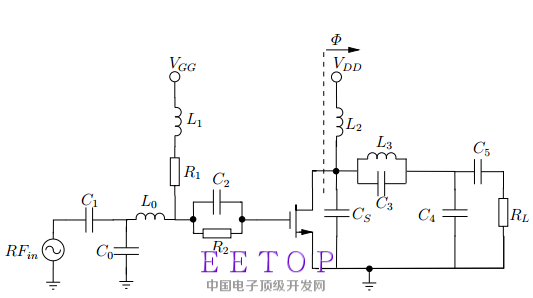

宽带E的功放的结构见附图（功率管是采用mos2V的管子，工作频率2.3G）问题1：不加输入变换网络和匹配，单独仿的时候为什么输出阻抗实部是负值?加了电容和电阻的并联网络之后就是正值，同时kf大于1稳定了
问题2：从管子的栅极看，不是只有Cgs么，那么这个负值的电阻是如何计算出来的?
问题3：mos2v和mos3v的管子击穿电压大约是多少，或者怎么看?因为这里管子漏极电压能达到7.5V左右。
问题4（最重要的）：pss仿真时，想看宽带特性怎么看，我设置的是2.3G但是只能看2.3G，4.6G，6.9G处的性能。我想看1.5G-3G之间的输出功率曲线不知道如何看?
问题2：从管子的栅极看，不是只有Cgs么，那么这个负值的电阻是如何计算出来的?
问题3：mos2v和mos3v的管子击穿电压大约是多少，或者怎么看?因为这里管子漏极电压能达到7.5V左右。
问题4（最重要的）：pss仿真时，想看宽带特性怎么看，我设置的是2.3G但是只能看2.3G，4.6G，6.9G处的性能。我想看1.5G-3G之间的输出功率曲线不知道如何看?
新人求帮忙
没有人吗?人工置顶~
顶，希望牛人看到
申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习本站推出的微波射频专业培训课程。
