cadence仿真不收敛问题
录入：edatop.com 阅读：

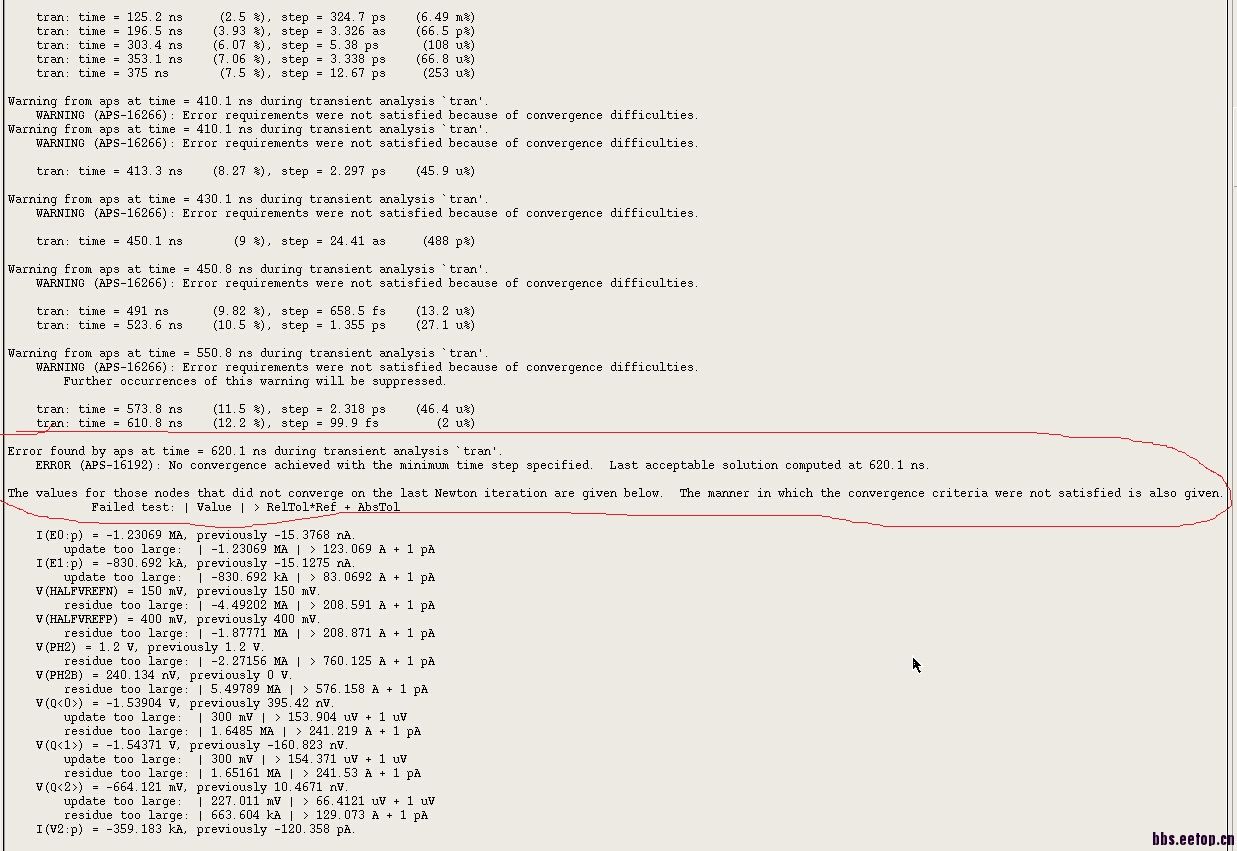

在cadence电路仿真（用aps仿真的）中,出现了不收敛的问题，具体的如图所示。查看帖子我试了一下把电源电压给一个充电过程，在500ns内从0升到1.2v，但是还是不行，求大神指教。我仿真一个几百ns的会报不收敛的warning，然后还是给仿真完了，但是仿真个几us的就先出现一堆不收敛的warning，然后再出不收敛的error，然后自动把仿真给我停掉了。[attach]616161[/attach]
电路图 仿真设置
如果是因为步长导致的不收敛，可以在ADE界面，打开simulation—options—analog，弹出的对话框里有RelTol、AbsTol等值，可以改大些以消除不收敛的问题。但是看你发的图里，应该是电路出现了短路或震荡，在你的仿真步长里电流出现了MA和KA级的跳变或衰减，电压也跳变过大。

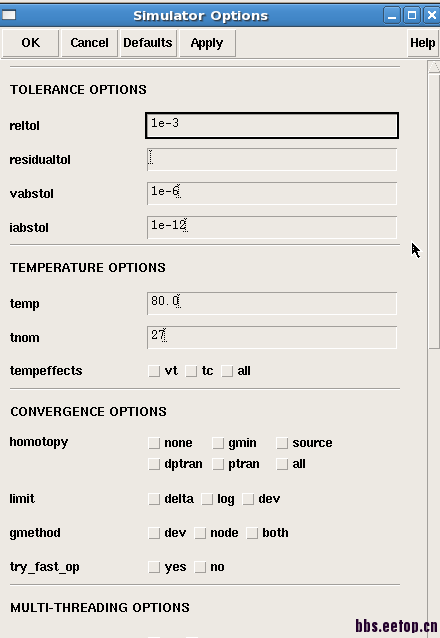

仿真设置我传上来了 原理图的话是一个adc，特别复杂 贴上来也是一堆的symbol，我就没贴
多谢,设置的精度我贴上来了您帮忙看下，电路有问题我也怀疑了，我再检查一下吧，是个adc，模块还挺多。
修改参数设置试试，可以解决问题的！
