MOS的宽长比与mos的延迟时间有什么关系？它们之间有什么计算公式吗？

MOS的宽长比与mos的延迟时间有什么关系?它们之间有什么计算公式吗?

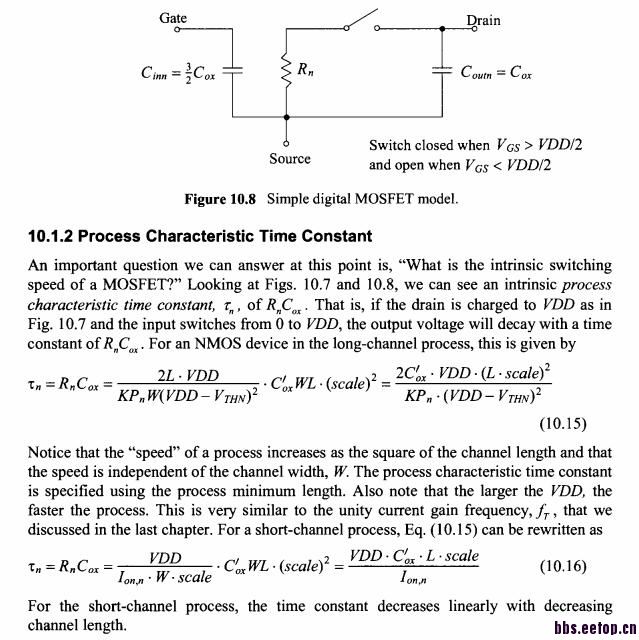

for detail please refer  (Backer's book) "CMOS Circuit Design, Layout and Simulation", section "The Digital MOSFET Model
". Hope it is helpful to you.

当然有关系啦，首先CMOS电路也可以将所有的电容等效到输出端到地的一个集总电容CL，那么CMOS电路的开关延时就是t = 0.69R*CL（还要分高到低 和低到高的开关延时），那么这个CL就和延时t成正比了，而CL呢? CL是由管子的覆盖电容、侧漏电容等等组成的，如果管子的尺寸越大，比如W 、L越大，电容就越大，那么延时就高了，而对于宽长比呢，宽长比越高，管子的等效电阻就越低（这是有一个公式，拉扎维书上有），延时就越小，所以宽长比和宽、长应该是不同的变量。比如3u/1.5 和2u/1u，虽然宽长比一样，但是前者W大，L长，所以CL就会大一点，又比如3u/1u 与2u/1u，虽然前者宽长比高，但前者W更大，所以CL大一点，但前者的管子等效电阻又越小，所以延时和电源电压还有关系。

和宽长比没关系，和宽长积有关系。

RC 延时。
W/L大，R小；W*L大，C大。
所以，要延时小，W/L要取大一点儿-->R小；相同W/L下，W和L取小点儿，W*L就小一点-->C小。
