求助一个很简单的闭环式子的推导。
录入：edatop.com 阅读：

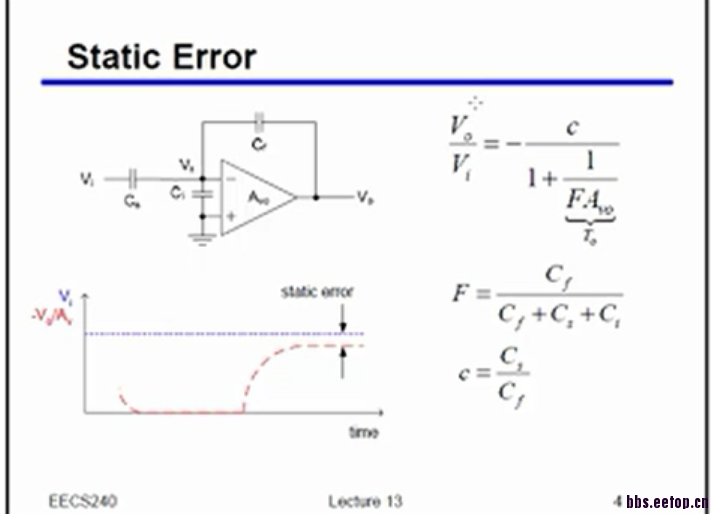

里面的C等于Cs/Cf，对于第一个式子，我觉得分子应该是1/F啊，加了个输入电容那么根据AV=AV0/（1+FAV0）,分子不是1/F吗
完全不是一回事，你说的公式不能随便套用，很简单的推导
为什么不能套用呢，就是闭环的增益啊，大神帮忙推一下啊，我觉得加了输入电容，那么式子里的小c也就不是原来不加时候的那个比值了，这个应该是个近似的等效吧
(Vi-Vx)*Cs+(Vo-Vx)*Cf+(0-Vx)*Ct=0,
(0-Vx)*Av=Vo替换后就出来了，不是所有的闭环反馈都是一样的，学会怎么得来的
我来当好人，给你算一遍。
好的好的，谢谢了。
谢谢了。
顺便问下，这种电容反馈运放输出端的等效输出电容怎么计算?
我是这样理解的，如果反馈的电容很大，远大于负载电容，那就用低频增益进行米勒等效。如果反馈的电容远小于负载电容，那就可以忽略了
