用calibre做pex（输出为calibreview）后怎么看不到提取了寄生参数后的图？
录入：edatop.com 阅读：

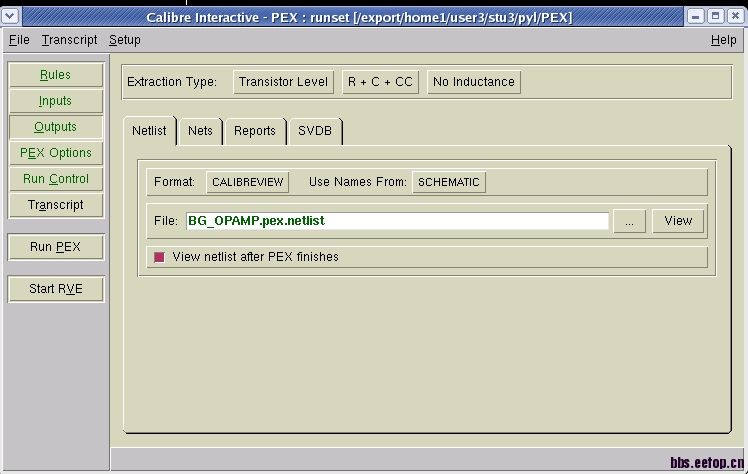

DRC和LVS都通过了，pex的outputs是这样设置的：

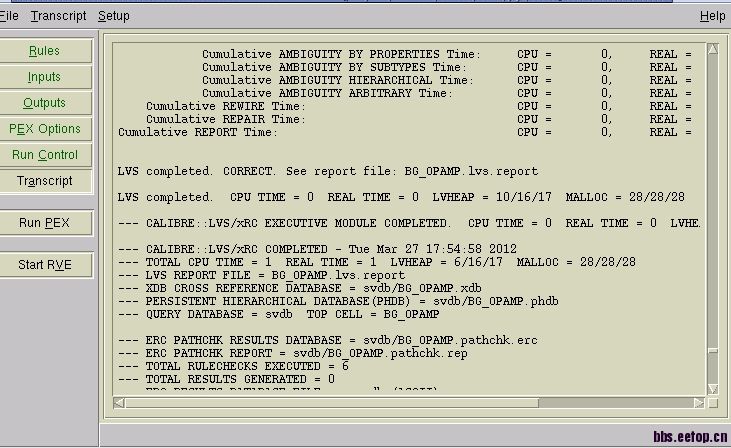

做pex时的lvs也是正确的：

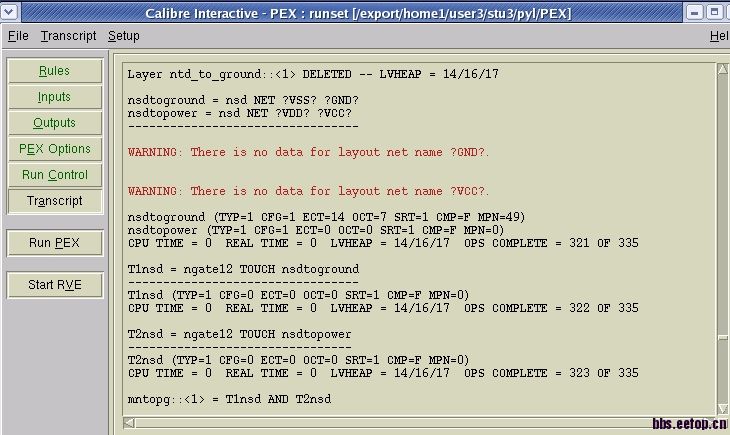

然后pex当中有这种warning：

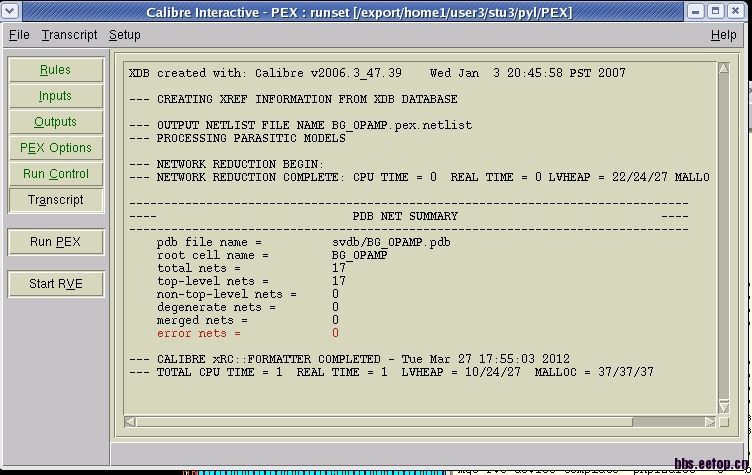

完成后是这样的：

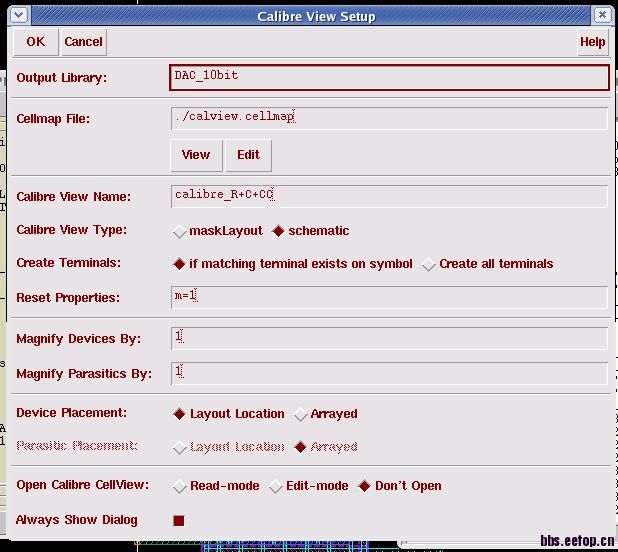

然后弹出了Calibre view setup
就这样设置(然后点击OK后，没有弹出pin配置的那个对话框（删掉home/user下的cellmap文件后也没有弹出来）。
然后在cell中就有了calibre_R+C+CC：
但是打开之后确像这样是空的，什么都没有（上面calibre view setup时将calibre view type换成masklayout也一样）：

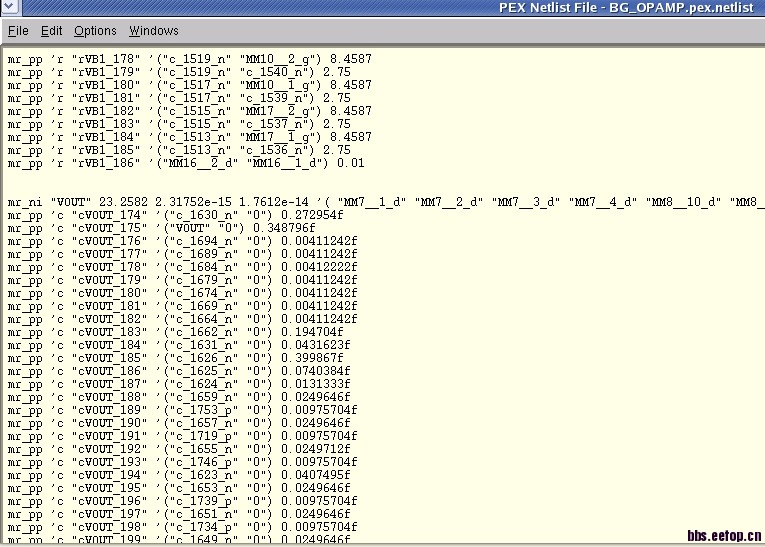

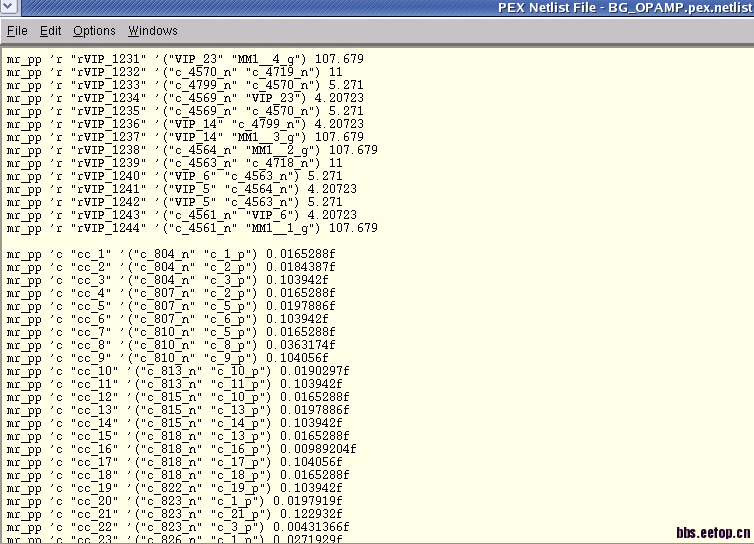

看pex后的生成的网表应该是将寄生电阻与电容都提取出来了的：
哪位大哥帮我看看是哪里出了问题，怎么样才能看到提取了寄生电阻与电容后的图啊?
不胜感激！
你Calibre view setup里的Cellmap文件路径对吗?点击View能看到内容吗?
点击view后是一片空白，像这样：
请问怎么编辑呢?
ctrl +a看看
试过，还是什么都没有。应该是cellmap的问题，谁知道cellmap应该怎么写啊?
求关注
cell map是自动对照到PDK的 你auto到 你的PDK库去
cell map是自动load你PDK的，不要你去写。
map 映射
如果厂家没提供cellmap，就得自己写
是不是Device MAP pins那个地方没有弄好?
一般来说cellmap file的路径需要自己修改，即./calview.cellmap 改成 /....../ic5.1.41/tsmc18rf_install/Calibre/calview.cellmap
具体的路径跟你自己安装路径有联系，这里当做参考。然后calibre view name 就保留为calibre就可以，点击OK就会出现警告，暂时不要去理，然后在library里面就会多出一个view ：calibre，双击就会出现带有寄生参数的电路图，如果你看不见，不用当心，适当放大视图，就会出现，我的也是，因为寄生参数数量多而且小，所以不能看见，放大就可以了。
最后选项里选择edit mode试试
学习了，多谢
学习学习。
赚点分不容易啊
顶一个
小编还记得当时怎么解决这个问题的吗?我的也出现了同样的问题。Calibre view setup里的Cellmap文件路径应该也没问题，点击View 是可以打开calview.cellmap的。Calibre view setup设置OK 后，CIW窗口里有很多Warning提示如：WARNING：Schematic instance 1195/1471/29/M84_noxref not found 。此时cadence也跟着卡死。
