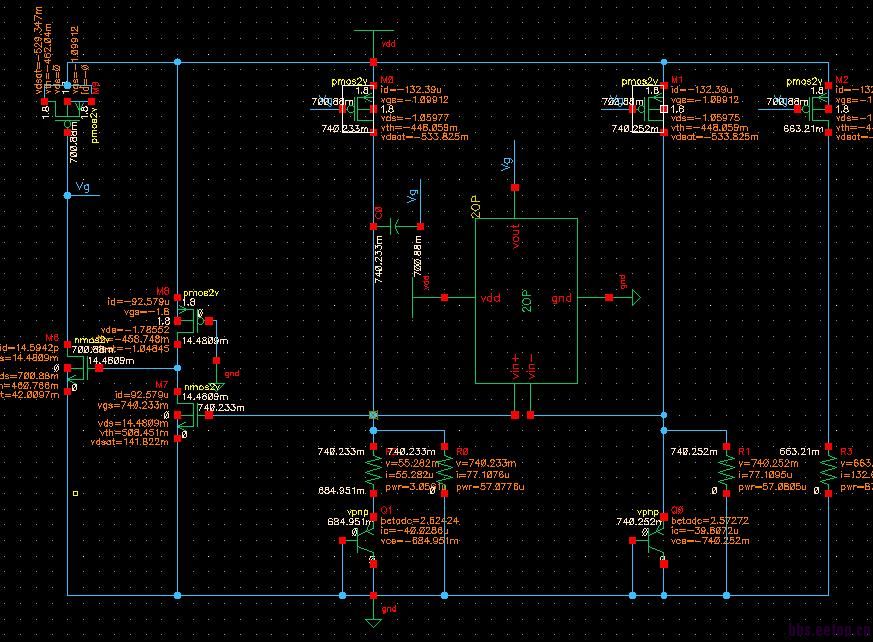

上面两个图分别是我的带隙基准原理图和PSR曲线，求助各位为什么我的PSR在-80dB左右带宽1KHz都没有，什么影响了这个带宽。
环路GBW，看看你的OPAMP的GBW
另外高频PSR可以通过在输出点加对地RC滤波来优化
你好，我的OPAMP GBW有30MHz，不知道够不够，还有就是你说的输出点是运放的还是带隙的?
应该是主极点
net66是哪里
你好，net66是带隙的输出端
在BGR输出加RC滤波
可以问下加RC滤波的原理是什么吗?为什么可以提高psr的带宽
输出在loop外吧。 本身的PSR有点差
输出加个电容，可能就好了
