总是提示input.scs NMOis an instance of undefined model n18

刚开始学cadence ic，安装了一个smic18mmrf工艺库，画完电路图，然后仿真的时候出现input.scs NMOis an instance of undefined model n18，按照网上的教程把CDS_Netlisting_Mode设置为Analog，利用的命令是setenv CDS_Netlisting_Mode "Analog".然后，还是报同样的错误，我看了一下我的setup->model library是空的，我不知道怎么导入，是不是没有导入model library的原因。有知道的话，请告诉我导入的方法我的smic18mmrf工艺库安装路径是/hme/user/smic_018/smic18mmrf.

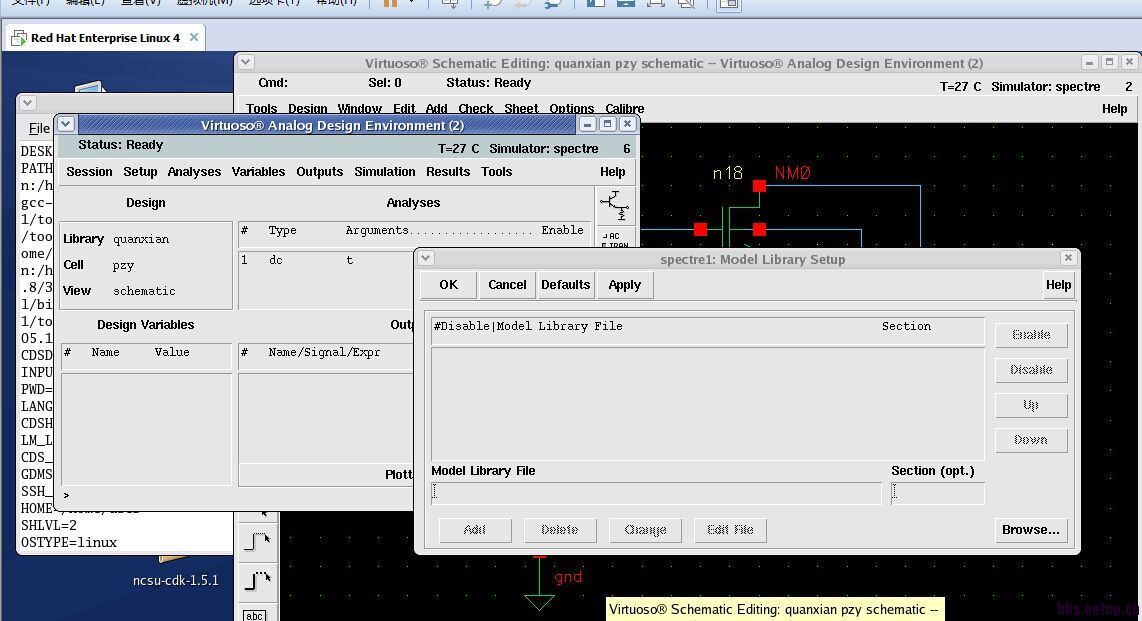

这是我的setup->model library的图片

browser找到相应文件，选择相应section。smic应该是XX.lib section选mos_tt，有其它类型的元件就添加该类型的模型，如有bjt就 section再添加一个bjt_tt等。

回复 2# 长路漫漫

   这是我的smic_018目录下的smic18mmrf安装文件，我不知道到哪里去找section

应该在model或者spicemodel中有.lib文件，添加那个文件就对了，记得添加相应section，其中如果有.mdl文件应该是被包含在.lib中的不用添加。

spice model。

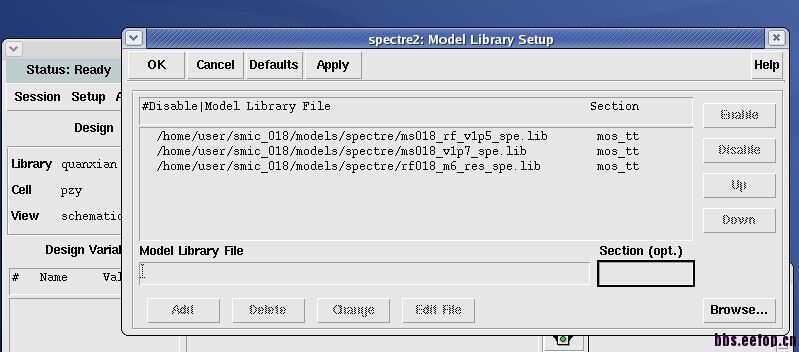

   我的models->spectre里面有三个.lib文件，我都添加了，section写的是mos_tt,

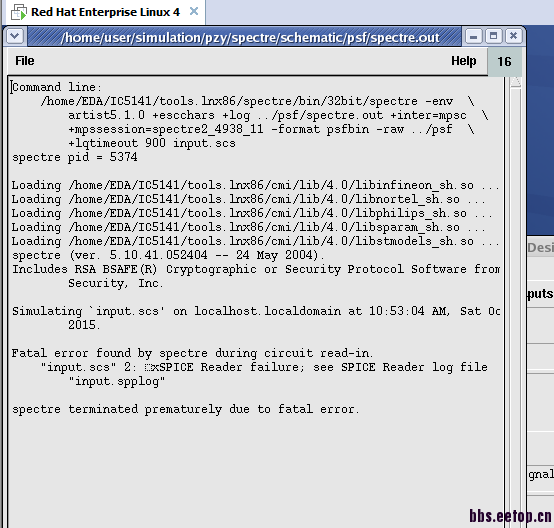

但又报新的错误：

不知道怎么回事?

在models->spectre目录下，找.scs文件，添加到model library中，section在.scs文件中应该有写。建议你先看一下.scs文件，一般在前面注释里面有section的定义。

   你去scs文件里面查看section是怎么定义的，我之前也遇到这个问题，我用的pdk中直接是用的tt,ff,ss等，不同的pdk定义可能不一样，根据你用的pdk来查看吧

小编你好，这个新的错误我印象中好像是仿真器的版本问题。具体你看报错的log，然后mmsim的版本是什么?
