LNA，确定管子的尺寸

（1+jx）*（1-jx）=1+x2?

为了实现LNA的功率和噪声同时匹配。
设CS形式的LNA输入管阻抗为(1-jx)*Z0 （假设已经采用源极负反馈电感把输入阻抗实部调整到Z0）,为满足功率匹配，需要输入端阻抗匹配（通常为一个串联电感）网络的输出阻抗为(1+jx)*Z0。

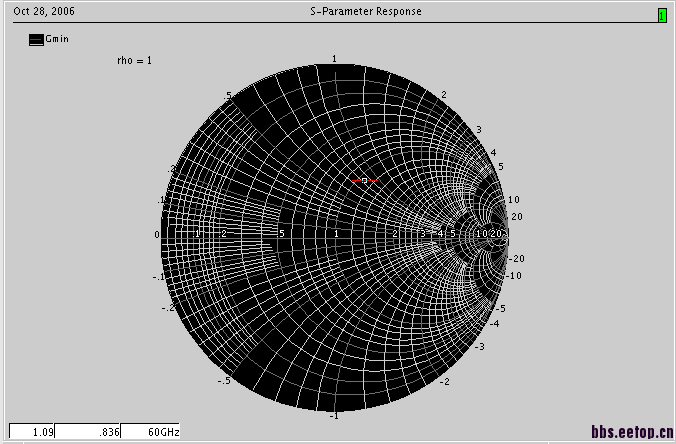

但是针对噪声性能而言，输入管的最佳源阻抗实部很可能并不是1*Z0，你贴的那个图就是扫描管子尺寸，使输入管的最佳源阻抗实部调整为1*Z0，这样就近似实现功率和噪声同时匹配。 通常设计中不太关注最佳源阻抗的虚部，通常认为只要实部对上了，最佳源阻抗的虚部基本上也就对上了
你可以参考A Scalable High-Frequency Noise Model for Bipolar Transistors with Application to Optimal Transistor Sizing for Low-Noise Amplifier Design和CMOS low-noise amplifier design optimization techniques

   很详细，多谢！再问一下，我上面的仿真图，是不加发射极反馈电感和基极串联电感的结果，如果加入电感再仿真，会不会不一致呢?

理论上发射极和基极电感不会影响最佳源阻抗的实部，但是实际电感有串联电阻，还是会有影响的，如果需要的话可以迭代一两次。
推荐你看一下High Frequency Integrated Circuits的第4章和第7章，这本书写的很好
