增益相位曲线的相关问题
录入：edatop.com 阅读：

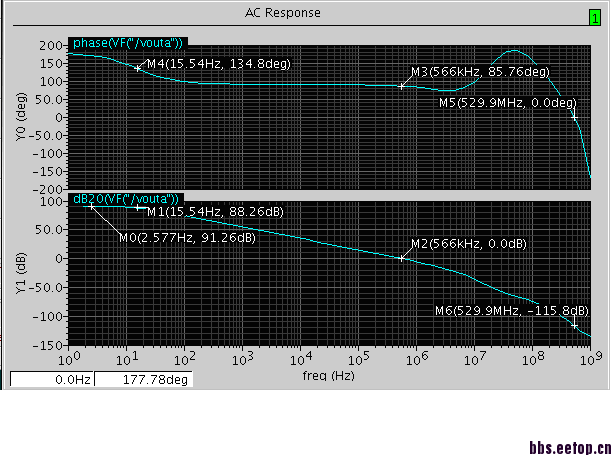

最近在学习一个LDO电路，仿真出如下增益相位曲线，请有经验的工程师，帮忙看一下，并分析一下
1. 反馈系统是否稳定单纯分析相位裕度和增益裕度达到指标就够了吗?
2. 在上面的图片中，应该是引入了左半平面零点，这个零点对系统有影响吗?
3. 在做瞬态负载响应仿真时，在低负载的情况下出现抖动的原因是什么那?

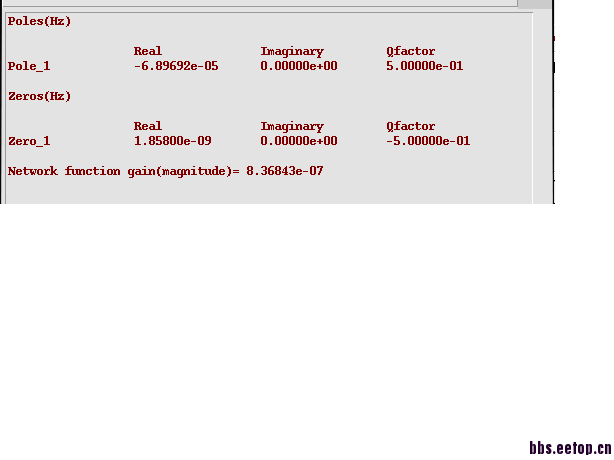

3. 在spectre做PZ分析时，为什么显示不全那?
1. 反馈系统是否稳定单纯分析相位裕度和增益裕度达到指标就够了吗?
2. 在上面的图片中，应该是引入了左半平面零点，这个零点对系统有影响吗?
3. 在做瞬态负载响应仿真时，在低负载的情况下出现抖动的原因是什么那?
3. 在spectre做PZ分析时，为什么显示不全那?
两个图片
是不是带有attenuation buffer的LDO驱动?
虽然我没学过LDO 但是看波特图 左半平面零点就是用来频率补偿的 使得相位交点延后了 因为零点对频率的作用比幅度大 所以图上 很明显看到 在第一非主极点附近 相位增加了 而幅度变化基本不变 所以改善了相位裕度。 所以左半平面零点和相位裕度不是分开看得 。
另外输出 低负载时会抖动 应该是输出级的输出阻抗不够低吧
