请教：片上Transformer 用 calibre进行pex的设置问题

现在用umc 0.18工艺做一个片上Transformer

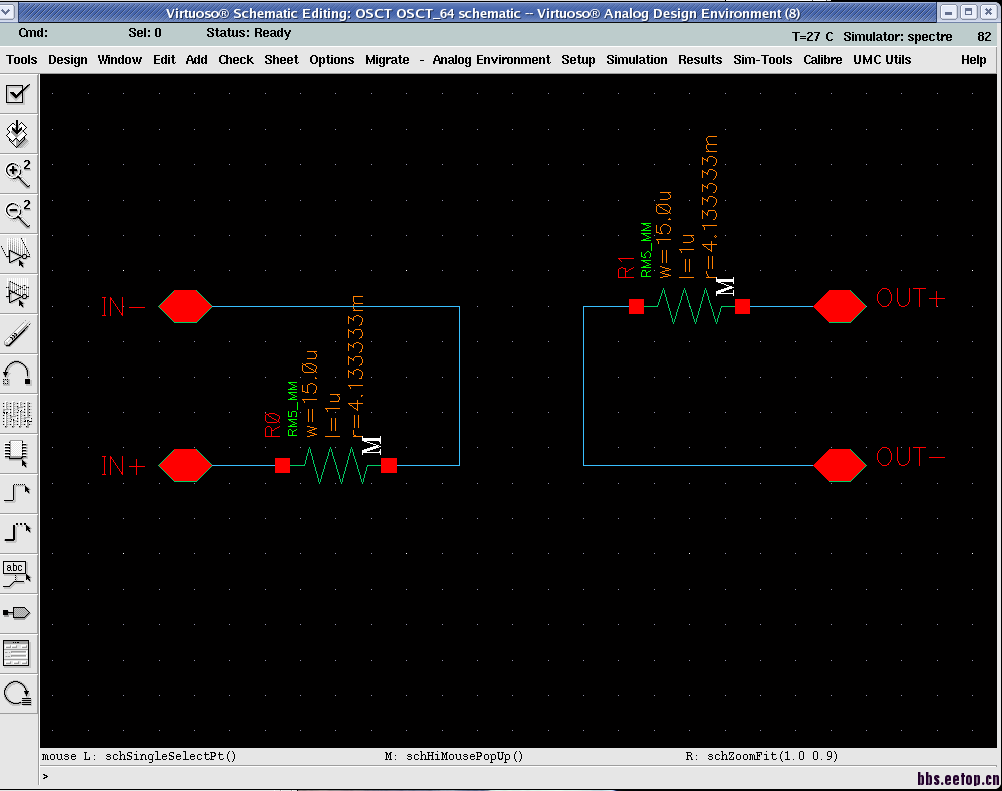

这个是原理图

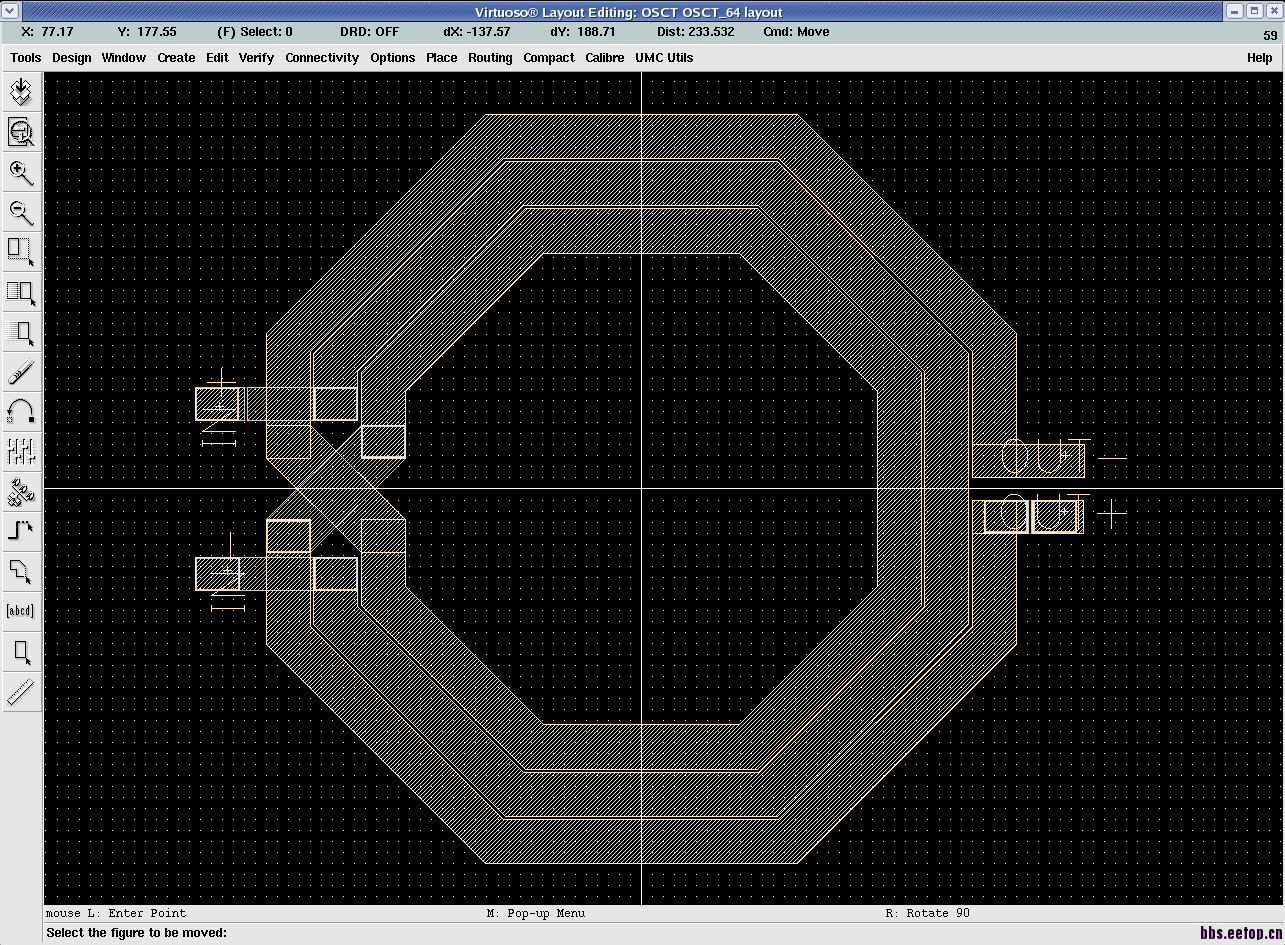

然后这个是设计的版图

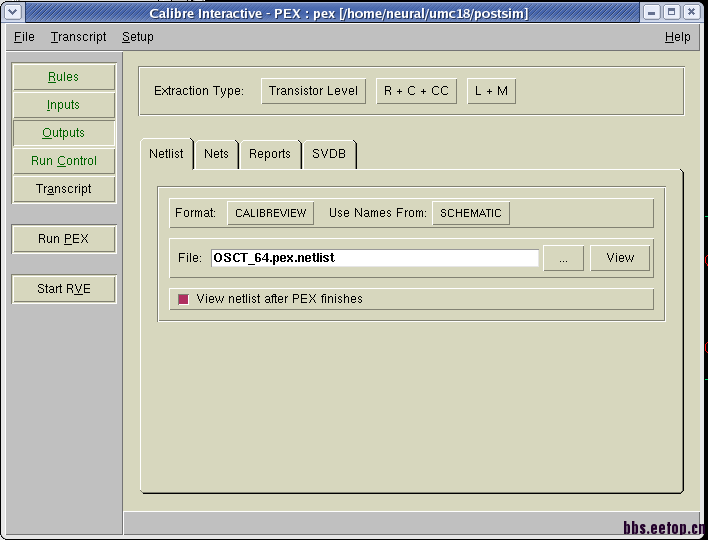

我在用calibre2009进行参数提取的时候这样设置对不对?

为什么参数提取之后calibre中没有电感呢?

后仿真的 s参数 和我之前用HFSS的模型仿真结果很不一样。

请问应该怎样提取Transformer初级和次级的自感和互感参数呢?

so far 感觉calibre一般不提电感的吧。我们是做EM simulation...

你这个methodology就不对....
calibre提不了电感，用电磁场（EM）仿真工具，比如ADS、momentum、hfss、EMX...等等

   谢谢！   我是想做一个片上Transformer， 需要流片验证，之前我也用HFSS仿真过模型，现在在考虑用assura 4.10 的RLCK进行自感和互感提取，不知这样做可不可行?

   谢谢！请问在ic5141里面有没有其它方法进行自感互感参数提取?

不可以！也没有必要这样

    有没有比较科学的办法?

你的电感都用hfss仿过了，这一段线就不要提取了
