请教一本书中关于运放负载的计算~
录入：edatop.com 阅读：

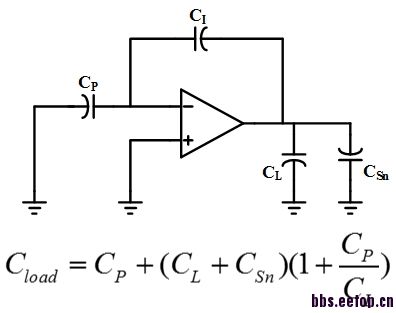

在2013年出版的CMOS sigma-delta converters: practical design guide一书中，其2.4节中有如下图所示的结构，并给出了运放输出端总的负载的计算表达式，请问这是怎么算出来的。看不懂。求指导！
图在哪?
没图你说个·····
靠，我明明贴了图的。
呵呵，图呢?
嗯，终于有图了，求大神们指导！
顶一下
有米勒效应在里面了
输出端电容CLeff = CL+Csn+CI//Cp
用Return Ratio方法来看整个环路的Loop Gain，可得
T(s)=beta*Gm*Ro/(1+s*Ro*CLeff) ， 这里beta=CI/(CI+Cp)
是一个单极点系统。
其单位增益带宽（或增益带宽积）GBW=beta*Gm/CLeff= Gm/ (CLeff/beta)
小编你那个公式明显等于CLeff/beta
我感觉所谓“运放输出端总的负载的计算表达式”的理解略牵强。
哎呀我靠，茅塞顿开！
先下载下来看看
