想知道关于用two stage amplifier当做 比较器的缺点

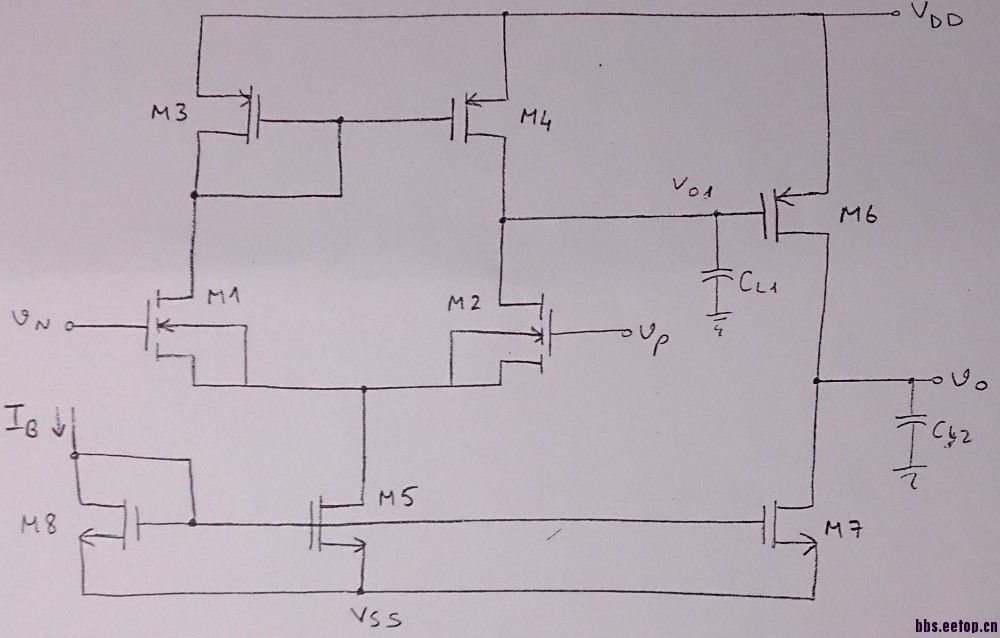

想知道，像这种最基本的N-type two-stage 比较器，其实它有什么缺点?欢迎大家讨论讨论，发表观点。
理论上，‘正’端的输入电压只要比‘负’端的输入电压（参考电压）大，输出端则为高电位，反之则为低电位；但我比较困惑的是：假如输入‘负’端的参考电压比MOS的门槛电压Vth还小的话，或者说共模输入电压都比Vth还小的话，理论上比较器应该就挂掉不能用了吧，但在实作的时候不管‘负’端或‘正’端的输入电压有多低电位，依然可以当比较器使用，为什么这样?

Two stage amp

理论上那样的话就是不能用的，你要比较的时候就需要考虑两个输入端的共模范围，确定是用N还是P，仿真结果应该是即使那种情况下也还是有一定电流偏差，从而可以继续比较，但实际中可能一干扰就挂掉了……

同意2楼  理论上不能用
小编所说的“能用” 大概就是扫个DC然后可以发现输出由高低电平吧?这不算能用，你至少要考察一下运放的增益带宽之类的吧?你的比较器难道没有比较精度和速度的要求吗?
就像你说的 这里是NMOS输入对管  它有一个输入共模电平的下限  假如你要比较的两个电压交越点比这个下限还低  你只能换PMOS输入对管
建议你把allen的第8章好好看看  把比较器的一些基本概念搞清楚

谢谢你们的回复。
假如先不考虑比较的速度。这个OP增益我做到了60+dB，我把stimulate的结果跑出来，感觉还是可以正常使用啊。还有尝试过‘正’端给了DC=0.3, ‘负‘端给了DC=0.1，输出也是能达到高电位。 (⊙﹏⊙)b，看来得去看看书了。

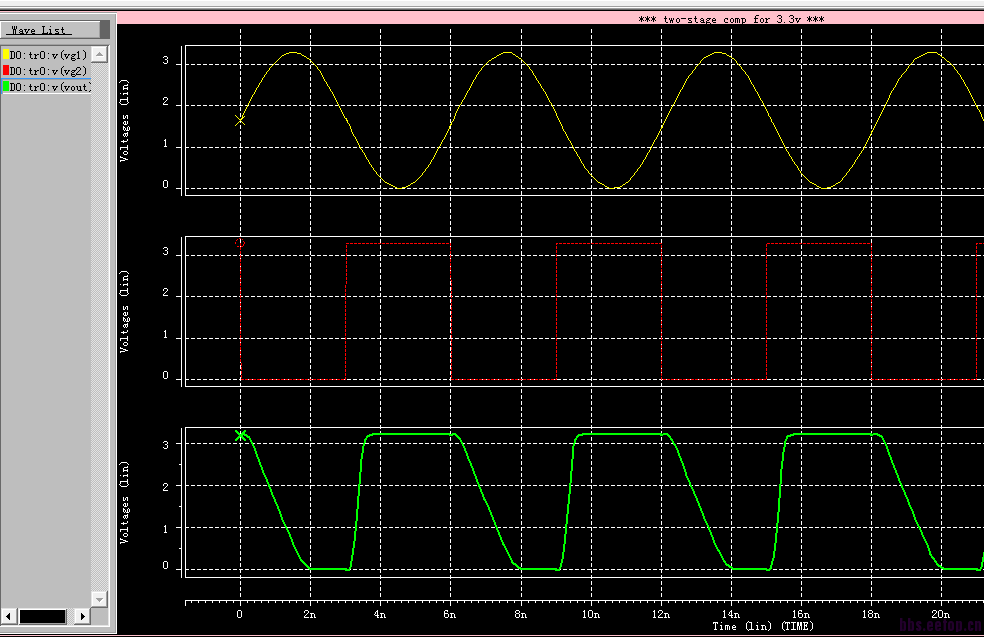

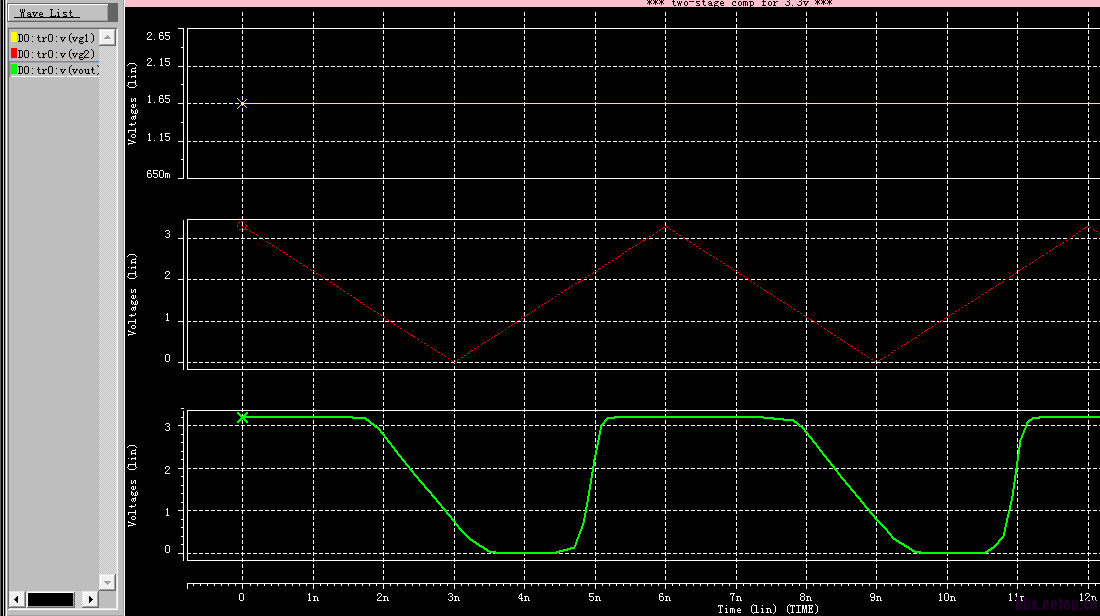

PS：模拟结果绿色的曲线是输出，黄色是’负’端输入，红色是‘正’端输入，power supply是3.3V，process是点18.

1

2

   请问allen的那本书叫什么名字?

  P.E.Allen   CMOS Analog Circuit Design  中文版可以买到第二版第三版的英文版PDF论坛上随便都能搜到
