电容DAC动态功耗的计算问题
录入：edatop.com 阅读：

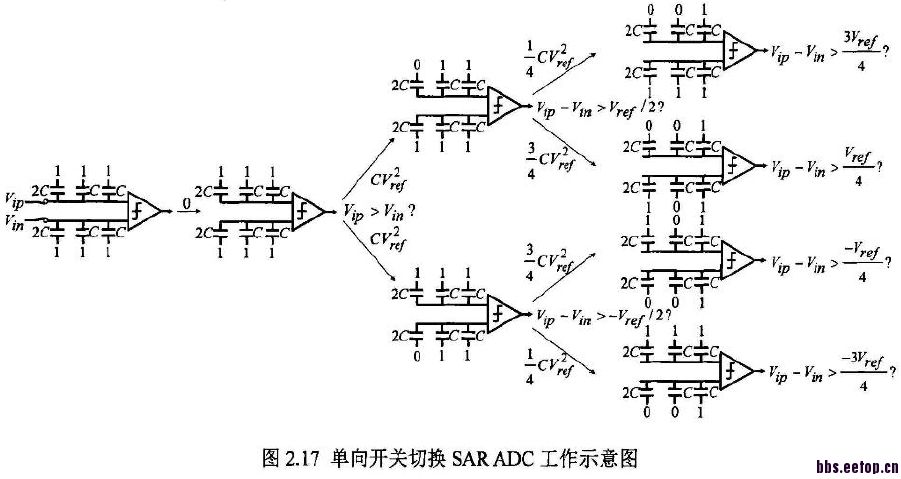

如图是SAR ADC中CDAC的开关切换过程和对应的动态功耗，请问每一次切换的动态功耗计算方法是?
十分感谢！
自己顶一下！
不是只有比较器的功耗么
相应的电容上下极板电压改变乘以该电容权重
|vrefx[(vip-vref)-(vip-1/2vref-0)]X2C|=Cvref^2
|vrefx[(vip-vref)-(vip-3/4vref-0)]XC|=1/4Cvref^2 or|vrefx[(vin-vref)-(vip-1/4vref-0)]XC|=3/4Cvref^2
我也不清楚对不对哈，但算出来好像是吻合的
我找到计算方法了和你说的差不多，就是各电容的能量CV^2求和在前后2个阶段的差。不过有时候是总能量增大了(判断来自电源的充电，消耗能量)，有时候反倒是总能量减小了(判断对GND放点，不消耗能量)
不清楚哈，我还没仔细研究
我觉得是开关的损耗导致了能量减少
